Preparation and abrasive wear characteristics of orderly arrayed diamond saw blades
-
摘要: 采用一种新型阵列微孔吸附金刚石多层有序排布法制备了体积分数为20%的多层有序排布金刚石锯片, 对比研究了多层有序排布金刚石锯片和随机分布金刚石锯片在加工罗源红花岗岩时的锯切电流和单颗金刚石磨粒所受的切向锯切力, 对切割加工实验后锯片中金刚石磨粒不同磨损形态进行了观察和统计, 分析了金刚石有序排布对锯片切割性能及金刚石磨粒磨损特征的影响。结果表明, 阵列微孔吸附有序排布金刚石锯片的锯切电流和单颗金刚石磨粒所受的切向锯切力比磨粒随机分布锯片低; 在干切和湿切条件下, 有序排布金刚石锯片的脱落磨粒占总磨粒比率比随机分布金刚石锯片低, 宏观破碎和微破碎磨粒占总磨粒比率比随机分布金刚石锯片高。Abstract: The multi-layer orderly arrayed diamond saw blades were prepared by a novel orderly arrayed micro-hole adsorbent method with the grit volume fraction of 20%. Cutting tests of G664 granite were carried out by using the orderly arrayed diamond saw blades and the randomly arrayed saw blades, respectively. The cutting electric current, tangential cutting force of single grit, and wear morphology of diamond grits in the cutting tests were studied and analyzed. The effects of orderly arrayed diamond grits on cutting performance and abrasive wear characteristics were investigated. The results show that, the cutting electric current and single grit tangential cutting force of orderly arrayed diamond saw blades are lower than those of randomly arrayed saw blades. Both in the dry and wet cutting conditions, the abscission particle fraction of diamond grits in total quantity of diamond grits of orderly arraying diamond saw blades is lower than that of randomly arrayed saw blades, and the particle number fraction of diamond grits in micro-fracture and macro-fracture of randomly arrayed saw blades is higher than that of randomly arrayed saw blades.
-
Keywords:
- orderly arraying /
- diamond saw blade /
- sharpness /
- life /
- abrasive wear
-
粉末冶金摩擦材料是一种含有金属和非金属的多组元假合金。一般由基体组元、摩擦组元和润滑组元三部分组成[1-2]。与有机摩擦材料相比, 粉末冶金摩擦材料的力学强度高、抗冲击载荷强、摩擦系数稳定、热稳定性高、热传导性好、抗腐蚀能力强, 以及耐磨性能优良, 是现代刹车材料中应用较为广泛的材料之一[3-5]。目前已被应用于各种大型民用飞机、高性能军用飞机、火车、汽车、风电行业以及其它机械制动装置中[6-10]。
相对比于铁基粉末冶金摩擦材料高温下容易产生胶合、摩擦系数波动大、异常磨损明显、噪声大等情况, 铜基摩擦材料因其良好的导热性和自润湿性能, 在干、湿条件下均具备稳定的摩擦性能, 并在高速制动摩擦过程中, 基体与铜结构形成热扩散通道, 能够在相对短的时间内将大量摩擦热散发到环境中, 有效避免了热聚集引起胶粘对制动盘性能造成不利的影响[11]。长期以来, 对铜基粉末冶金摩擦材料的研究主要集中在配方研究和制备工艺对摩擦磨损性能的影响方面, 而刹车速度对铜基粉末冶金摩擦材料的摩擦磨损机理的研究相对较少。本文以铜基粉末冶金摩擦材料为研究对象, 探讨不同的刹车速度对铜基粉末冶金摩擦材料摩擦磨损性能的影响规律, 并对其微观组织进行研究表征, 为新型铜基粉末冶金摩擦材料的深入研究提供参考与理论支持。
1. 实验
1.1 试样制备
实验中所用的材料主要包括电解铜粉、还原铁粉、鳞片状天然石墨, SiO2粉和铬铁等。按表 1的配方分别称取各种粉料, 并在双锥形混合机中混合20~24 h, 将混合均匀的混合料制成压坯, 压坯尺寸为20 mm×15 mm, 厚度大于5 mm。将压坯置于钟罩式加压烧结炉内, 并在氢气保护气氛中进行加压烧结, 烧结温度为850~900℃, 烧结压力为0.3~0.5 MPa, 烧结时间为3.5~4 h。烧结完成后冷却至500℃后再随箱水冷至≤60℃, 出砂。
表 1 铜基粉末冶金摩擦材料化学成分(质量分数)Table 1. Chemical composition of the copper-based powder metallurgy brake materials% Cu Sn Fe SiO2 铬铁 其它 60~70 1~6 6~15 5~10 2~5 10~20 1.2 性能表征
采用JEOL公司的JSM-6390A型扫描电子显微镜(scanning electron microscope, SEM)对铜基粉末冶金摩擦材料实验前后的表面形貌进行观测; 采用HRF-150型洛氏硬度计和夏比冲击试验机分别对烧结后粉末层的硬度和冲击韧性进行表征; 在MM-3000型摩擦磨损性能试验台上进行摩擦磨损性能试验, 对偶盘材料为30CrMnSiA。试验前, 摩擦副表面先磨合至摩擦副贴合面积≥80%, 摩擦磨损试验条件及要求见表 2。
表 2 摩擦磨损试验条件Table 2. Condition of friction and wear test编号 惯量/ (kg·m2) 刹车压力/ MPa 刹车速度/ (m·s-1) 刹车转速/ (r·min-1) 次数 1# 0.225 0.66 27.78 2652 10 2# 33.33 3183 10 3# 38.89 3714 10 4# 44.44 4244 10 5# 50.00 4775 10 6# 55.56 5305 10 摩擦试验机记录摩擦吸收功率、刹车力矩与刹车时间关系。根据式(1)可计算出摩擦系数。
$$ \mu = \frac{{2M}}{{\left( {{\gamma _1} + {\gamma _2}} \right) \cdot F}} $$ (1) 式中:μ为摩擦系数, M为力矩(N·m), F为荷重(N), γ1为内圈半径(m), γ2为外圈半径(m)。用电子天平测量试样摩擦试验前后的质量变化; 用千分尺测量试样上6个不同位置处摩擦试验前后的厚度变化, 计算出摩擦试验前后试样厚度差, 求出平均值即试样的线性磨损量。
2. 结果与分析
2.1 微观结构
图 1为烧结后铜基粉末冶金摩擦材料表面显微组织形貌。图中黑色的为鳞片石墨, 白色的为铜, 灰色的可能为铁、铬铁或SiO2颗粒。从图可以看出, 大量的鳞片石墨稳定地分布在铜基体当中, 从而保证了刹车过程的平稳性和摩擦系数的稳定性。从图 1 (b)可以清楚地看到大量的灰色颗粒, 其中近似球状的较大颗粒为铬铁(200目, 如箭头所示), 其与基体接触良好, 两者之间观测不到明显的界面[12]; 较小的球状物可能为铁、二氧化硅等颗粒(100目); 这些颗粒均匀地分布在铜基体当中, 铜基体包裹着鳞片状石墨分布在摩擦片表面, 具有稳定的摩擦系数。
2.2 物理性能
铜基粉末冶金摩擦材料的力学性能如表 3所示。从表中可以看出, 摩擦材料的密度较高, 说明摩擦材料中的非金属组元所占体积较小; 材料的洛氏硬度较低, 说明摩擦试验中的对偶磨损相对较小; 材料的抗冲击韧性较大, 表明摩擦组元在材料烧结过程中以机械镶嵌的方式存在基体材料中, 提高了摩擦材料的耐磨性。在高速刹车过程中, 摩擦材料的力学性能确保了其在较大冲击力和较大磨损量条件下的使用。
表 3 摩擦材料的力学性能Table 3. Mechanical properties of friction material密度/ (g·cm-3) 洛氏硬度，HB 冲击韧性/ (J·cm-2) ≥5.72 ≥27 ≥33.5 2.3 摩擦磨损试验
图 2为试样在55.56 m/s刹车速度下的摩擦磨损曲线图。在此刹车速度下, 最大摩擦系数为0.5061, 平均摩擦系数为0.4521;经计算, 离均差率为11.94%, 较小的离均差率说明了铜基摩擦材料具有稳定的摩擦系数。从图中还可以看出, 摩擦系数曲线无明显的振颤现象, 力矩曲线也呈稳定增长趋势, 这也充分表明了该铜基粉末冶金摩擦材料的刹车制动效果平稳, 产生这种现象的原因可能是由于摩擦材料配方中摩擦组元铬铁和铜基体具有良好的润湿性能, 从而提高了摩擦系数的稳定性[12]。
![]()
图 2 铜基粉末冶金摩擦材料在55.56 m/s刹车速度下的摩擦数据曲线Figure 2. Friction curves of Cu-based powder metallurgy material at the braking velocity of 55.56 m/s图 3 (a)是在不同刹车速度条件下摩擦磨损性能试验后试样的摩擦吸收功率和摩擦系数曲线图。摩擦吸收功率是指试样在单位时间单位面积内所吸收的功, 它与摩擦面的温度升高有着直接对应关系, 因此影响试样的摩擦系数。从图 3 (a)可以看出, 随着刹车速度增大, 刹车能量升高, 摩擦面的温度进一步升高, 试样的摩擦吸收功率呈近似线性升高。刹车速度从27.78 m/s增加到44.44 m/s, 试样的摩擦吸收功率速率增长最快; 当刹车速度从44.44 m/s增加到55.56 m/s, 试样的摩擦吸收功率增加相对缓慢, 这表明铜基粉末冶金摩擦材料在低速条件下, 吸收的动能可能主要被铜基摩擦材料中的孔隙吸收并传导到空气当中; 当制动速率超过44.4 m/s时, 摩擦材料的吸收动能会被铜基摩擦材料自身所吸收, 并通过高的导热性将吸收能量传导至空气中。从图中还可以看出, 当刹车速度从27.78 m/s增加到44.44 m/s时, 摩擦系数也相对从0.4040增加到0.5071。但随着刹车速率的提高, 试样的摩擦系数出现了明显下降的趋势, 这可能与摩擦材料的摩擦机理和微观结构有关。
![]()
图 3 不同刹车速度下铜基粉末冶金摩擦材料的摩擦系数和摩擦吸收功率曲线(a)及线性磨损率和质量损失曲线(b)Figure 3. Relationships of friction absorption power–friction coefficient (a) and linear wear rate–mass loss (b) with braking velocity of Cu-based powder metallurgy friction material图 3 (b)是在不同刹车速度条件下摩擦磨损性能试验后试样的线性磨损率和质量磨损。从图 3 (b)可以看出, 试样的线磨损率随刹车速度的变化与质量损失随刹车速度的变化一致, 都呈上升的趋势。当刹车速度从27.78 m/s增加到33.33 m/s, 试样的线磨损率和质量磨损均较大, 这是由于在较低的速度下, 刹车未进入平稳阶段, 出现了较为明显的磨粒磨损; 当刹车速度从33.33 m/s增加到50.00 m/s时, 粘着磨损起主要作用, 因此线性磨损率和质量磨损都相对较小; 当刹车速率增长至55.56 m/s时, 试样的质量磨损呈明显增长趋势, 这可能是由于在高速条件下, 铜基摩擦材料自身软化造成摩擦组元脱落, 从而质量损耗明显。但由于线性磨损率数据的获得是通过千分尺测量一定面积上的厚度损耗而计算得到的, 因此线性磨损率并不能完全反应出摩擦组元的脱落引起厚度的微小变化, 因而线性损耗率增长不明显。
为进一步研究刹车速度对摩擦磨损性能的影响, 探讨摩擦磨损性能与摩擦面的关系, 采用扫描电子显微镜对在不同刹车速度下试样的摩擦面进行分析。图 4所示为不同刹车速度试验后铜基粉末冶金摩擦材料表面的扫描电子显微形貌。从图中可以看出, 当刹车速度为27.78 m/s和33.33 m/s时, 由于刹车速度较低, 摩擦剪切力较小, 因此摩擦表面温度较低, 且未能形成连续完整的氧化膜, 从而出现了较小面积的剥落且剥落的块状物较小, 其中剥落后较小的硬质颗粒在剪切力作用下从摩擦表面脱落, 在摩擦副之间形成磨粒, 在摩擦表面产生犁沟, 发生磨料磨损和剥层损耗, 其磨损主要是由机械啮合作用造成的; 当刹车速度为38.89 m/s和44.44 m/s时, 摩擦表面较为光滑, 无明显的脱落。这是由于随着刹车速度的增大, 摩擦吸收功率增大, 摩擦面的温度提高, 摩擦剪切力的作用也逐渐增强, 氧化膜趋于平滑连续, 摩擦表面与摩擦副的真实接触面积越大, 其机械啮合作用减弱, 粘着机理起主要作用。随着刹车速度的进一步增大, 摩擦表面在较大剪切力的作用下发生了较为严重的脱落。当刹车速度从50.00 m/s逐渐增大到55.56 m/s, 试样摩擦表面单位面积吸收的能量进一步增大, 温度进一步升高, 摩擦表面在较大剪切力的作用下发生了较为严重的脱落。这是由于摩擦产生的高温引起材料软化, 破坏了形成的氧化膜, 降低了分子键的抗剪切强度, 从而在摩擦面上出现了不同程度的犁沟[13-14]。
![]()
图 4 铜基粉末冶金摩擦材料在不同刹车速度下的扫描电子显微形貌Figure 4. SEM images of the Cu-based powder metallurgy friction material under the different velocity3. 结论
(1) 铜基粉末冶金摩擦材料的摩擦磨损性能与刹车速度密切相关。随着刹车速度的增大, 刹车能量急剧升高, 摩擦材料的摩擦吸收功率近似线性增长, 而摩擦系数呈先增大后减小的趋势, 并且铜基粉末冶金摩擦材料的线磨损率与质量磨损随刹车速度增长呈上升趋势。
(2) 在一定的刹车速度下, 铜基粉末冶金摩擦材料摩擦表面的氧化膜愈趋平滑连续。但随着刹车速度的提高, 铜基体自身发生软化, 破坏了已形成的氧化膜, 降低了分子键的抗剪切强度, 从而增大了磨损量。
-
![]()
图 6 典型磨粒磨损扫面电子显微形貌: (a)完整; (b)微破碎; (c)宏观破碎; (d)磨平; (e)脱落
Figure 6. SEM picture of the typical abrasive wear: (a) whole particle morphology; (b) micro-fracture; (c) macro-fracture; (d) polished particle image; (e) abscission particle image
![]()

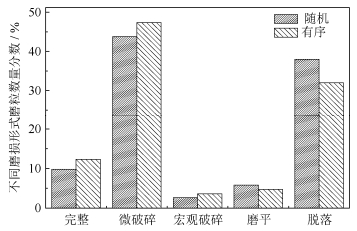

图 7 在干切条件下5种不同磨损形式磨粒占总磨粒数量分数
Figure 7. Particle number fractions of diamond grits in five abrasive wear types during dry cutting
![]()
图 8 在湿切条件下5种不同磨损形式磨粒占总磨粒数量分数
Figure 8. Particle number fractions of diamond grits in five abrasive wear types during wet cutting
表 1 锯切实验工艺参数
Table 1 Cutting experiment parameters
切割方式 转速，ns / (r·min-1) 切深，ap / mm 进给速度，Vf / (m·mm-1) 磨削液 湿切 1500 15 6.47 水 干切 1500 15 3.50 无
下载: 导出CSV
表 2 锯片中金刚石磨粒平均出刃数目统计表
Table 2 Average protrusion amount of diamond grits in saw blades
切割方式 无序 有序 干切 29.6 29.9 湿切 42.6 38.6
下载: 导出CSV
-
[1] 段端志.磨料有序排布金刚石锯片的研制及其加工性能研究, 南京: 南京航空航天大学, 2012 Duan R Z. Fabrication and Performance Evaluation of the Orderly Arrayed Diamond Saw Blade[Dissertation]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2012
[2] 牛亮, 张凤林, 卢家峰.有序排布形式对单层钎焊CBN砂轮磨削淬硬钢的磨削力试验研究.工具技术, 2016, 50(1): 22 https://www.cnki.com.cn/Article/CJFDTOTAL-GJJS201601024.htm Niu L, Zhang F L, Lu J F. Experimental study of grinding forces in grinding of hardened steel by monolayer brazed CBN wheel different arrangement. Tool Eng, 2016, 50(1): 22 https://www.cnki.com.cn/Article/CJFDTOTAL-GJJS201601024.htm
[3] 杨仙.有序排布金刚石锯片的研究, 长沙: 中南大学, 2008 Yang X. Research of the Array Pattern Diamond Saw-blade[Dissertation]. Changsha: Central South University, 2008
[4] 王闯, 张效芬, 王长福, 等.粉末冶金Cu基金刚石工具的研究现状及进展.粉末冶金技术, 2012, 30(2): 140 DOI: 10.3969/j.issn.1001-3784.2012.02.011 Wang C, Zhang X F, Wang C F, et al. Current research situation and development of Cu-based diamond tools made by powder metallurgy. Powder Metall Technol, 2012, 30(2): 140 DOI: 10.3969/j.issn.1001-3784.2012.02.011
[5] 徐宝德, 苏宏华, 丁兰英, 等.新型自润滑金刚石锯片的锯切力特性研究.金刚石与磨料磨具工程, 2013, 33(2): 31 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201302006.htm Xu B D, Su H H, Ding L Y, et al. Characteristics of sawing granite using a new self-lubricating diamond sawblade. Diamond Abras Eng, 2013, 33(2): 31 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201302006.htm
[6] 徐良, 罗晓丽, 刘一波.金刚石有序排列锯片的制备及切割性能研究.金刚石与磨料磨具工程, 2012, 32(1): 57 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201201014.htm Xu L, Luo X L, Liu Y B. Preparation and cutting properties research of diamond array pattern on saw blade. Diamond Abras Eng, 2012, 32(1): 57 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201201014.htm
[7] 张绍和, 杨仙, 谢晓红, 等.金刚石有序排列对锯片性能的影响.粉末冶金技术, 2008, 26(6): 448 http://pmt.ustb.edu.cn/article/id/fmyjjs200806011 Zhang S H, Yang X, Xie X H, et al. The influence of diamond array pattern on saw-blade performance. Power Metall Technol, 2008, 26(6): 448 http://pmt.ustb.edu.cn/article/id/fmyjjs200806011
[8] 段端志, 肖冰, 赵海洋, 等.磨料有序排布金刚石锯片的加工性能实验研究.金刚石与磨料磨具工程, 2012, 32(2): 6 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201202003.htm Duan R Z, Xiao B, Zhao H Y, et al. Performance evaluation of the orderly arrayed diamond saw blades. Diamond Abras Eng, 2012, 32(2): 6 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201202003.htm
[9] Luo S Y, Liao Y S. Effect of diamond grain characteristics of sawblade wear. Int J Mach Tool Manuf, 1993, 33(2): 257. http://www.sciencedirect.com/science/article/pii/0890695593900789
[10] 张文忠, 杨宏.金刚石有序排列锯片切割性能的优化设计.金刚石与磨料磨具工程, 2017, 37(3): 74 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201703018.htm Zhang W Z, Yang H. Optimal design of cutting performance of diamond ordered arrangement saw blade. Diamond Abras Eng, 2017, 37(3): 74 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201703018.htm
[11] Luo S Y, Liao Y S. Study of the behavior of diamond saw-blades in stone processing. J Mater Process Technol, 1995, 51: 296. http://www.sciencedirect.com/science/article/pii/092401369401603X
[12] 徐西鹏, 沈剑云, 黄辉, 等.花岗石加工用金刚石-金属复合材料磨损机理研究.复合材料学报, 1998, 15(1): 101 https://www.cnki.com.cn/Article/CJFDTOTAL-FUHE801.018.htm Xu X P, Shen J Y, Huang H, et al. Wear mechanism of diamond-alloy composite for sawing of granite. Acta Mater Compos Sinica, 1998, 15(1): 101 https://www.cnki.com.cn/Article/CJFDTOTAL-FUHE801.018.htm
[13] 宋月清, 甘长炎, 夏志华, 等.金刚石的磨损形态对工具切割性能的影响.金刚石与磨料磨具工程, 1998(6): 2 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM199806000.htm Song Y Q, Gan C Y, Xia Z H, et al. The effect of diamond worn properties on the performance of diamond saw blade. Diamond Abras Eng, 1998(6): 2 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM199806000.htm
[14] 张凤林, 牛亮, 周玉梅, 等.磨粒多层有序排布的装置和方法: 中国专利, 104526592A. 2015–4–22 Zhang F L, Niu L, Zhou Y M, et al. Equipment and Method for Multilayer Orderly Arrangement Grit: China Patent, 104526592A. 2015–4–22
[15] 李云妹, 谢祖华.机械合金化胎体金刚石锯片的研制.粉末冶金技术, 2014, 32(6): 423 Li Y M, Xie Z H, Development of diamond circular saw blade with mechanically alloyed matrix. Powder Metall Technol, 2014, 32(6): 423
[16] 牛亮.新型金刚石多层有序排布方法及应用研究, 广州: 广东工业大学, 2016 Niu L. A New Method for Multilayer Orderly Arrangement Diamond and Its Application[Dissertation]. Guangzhou: Guangdong University of Technology, 2016
[17] 谈耀麟.金刚石锯片锯切石材过程中的磨损分析.超硬材料工程, 2006, 18(4): 13 Tan Y L. Analysis of the wear progression in cutting stone materials with diamond saw blade. Superhard Mater Eng. 2006, 18(4): 13
[18] 赵民, 盖瑞波, 张云凤.金刚石工具磨削石材摩擦磨损特性实验研究.金刚石与磨料磨具工程, 2012, 32(6): 59 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201206017.htm Zhao M, Gai R B, Zhang Y F. Study on tribological properties of diamond tool when grinding stones. Diamond Abras Eng, 2012, 32(6): 59 https://www.cnki.com.cn/Article/CJFDTOTAL-JGSM201206017.htm
[19] 高航, 刘国兴, 张选龙, 等.电镀金刚石刀具钻削碳纤维复合材料磨粒磨损特征研究.大连理工大学学报, 2011, 51(5): 675 https://www.cnki.com.cn/Article/CJFDTOTAL-DLLG201105010.htm Gao H, Liu G X, Zhang X L, et al. Research on abrasive wear characteristics of electroplated diamond tool during drilling carbon fiber reinforced plastic. J Dalian Univ Technol, 2011, 51(5): 675 https://www.cnki.com.cn/Article/CJFDTOTAL-DLLG201105010.htm
-
