超细金属粉末注射成形在聚变装置钨零部件中的应用

蒋香草

蒋香草. 超细金属粉末注射成形在聚变装置钨零部件中的应用[J]. 粉末冶金技术, 2018, 36(4): 279-286. DOI: 10.19591/j.cnki.cn11-1974/tf.2018.04.007
引用本文: 蒋香草. 超细金属粉末注射成形在聚变装置钨零部件中的应用[J]. 粉末冶金技术, 2018, 36(4): 279-286. DOI: 10.19591/j.cnki.cn11-1974/tf.2018.04.007
JIANG Xiang-cao. Application of ultrafine metal powder injection moulding on tungsten components in fusion devices[J]. Powder Metallurgy Technology, 2018, 36(4): 279-286. DOI: 10.19591/j.cnki.cn11-1974/tf.2018.04.007
Citation: JIANG Xiang-cao. Application of ultrafine metal powder injection moulding on tungsten components in fusion devices[J]. Powder Metallurgy Technology, 2018, 36(4): 279-286. DOI: 10.19591/j.cnki.cn11-1974/tf.2018.04.007

超细金属粉末注射成形在聚变装置钨零部件中的应用

基金项目:

国家磁约束核聚变能发展研究专项资助项目 2011GB110002

详细信息
    通讯作者:

    蒋香草, E-mail: jiang.xiangcao@cxtc.com

  • 中图分类号: TF125

Application of ultrafine metal powder injection moulding on tungsten components in fusion devices

More Information
  • 摘要: 从超细粉末制备、喂料准备、注射工艺、烧结工艺和热等静压处理等方面研究了超细纯钨粉以及超细稀土氧化物弥散增强钨粉的金属注射成形技术,利用该技术制备了聚变装置中的钨零部件,并对这种超细金属粉末注射成形钨零件的微观组织和热力学性能进行了分析。结果表明:超细纯钨粉零件相对密度可达98%以上,平均晶粒尺寸10~15 μm,500℃以上的热导率与锻造钨零件相当;超细稀土氧化物弥散增强钨粉零件相对密度可达99%以上,平均晶粒尺寸3~5 μm,抗热冲击性能优良。
    Abstract: Metal injection moulding (MIM) technology used for ultrafine pure W powders and rare earth oxides dispersion strengthened-W (ODS-W) powders was investigated, including ultrafine powders preparation, feedstock preparation, injection molding technology, sintering technology, and hot isostatic pressing treatment. This technology was applied to manufacture the tungsten components in fusion devices. Microstructures and thermodynamic performances of the tungsten components prepared by this ultrafine metal powder injection moulding technology were analyzed. The results show that, the MIM tungsten components used with ultrafine pure W powders (MIM-W) can achieve the relative density more than 98%, the average grain size is about 10~15 μm, and the thermal conductivity (above 500℃) of MIM-W is close to that of the wrought tungsten components. The MIM tungsten components used with rare earth oxides dispersion strengthened-W powders (MIM-ODS-W) can achieve the relative density more than 99%, the average grain size is 3~5 μm, and the thermal shock resistance of MIM-ODS-W shows excellent.
  • 选择性激光熔化技术(selective laser melting, SLM)是金属增材制造中一种主要技术途径。该技术选用激光作为能量源, 按照三维CAD切片模型中规划好的路径在金属粉末床层进行逐层扫描, 扫描过的金属粉末通过熔化、凝固冶金结合在一起, 最终获得模型所设计的金属零件[1-2]。选择性激光熔化技术具有能够制备出复杂结构的零件、提高材料的利用率、减少后续的加工流程、节省制备时间等优点, 已经得到广泛的应用[3-5]。现阶段对选择性激光熔化技术的研究主要集中在铝合金、钛合金、不锈钢和镍基高温合金等材料, 并着重于对不同工艺参数制备的样品的表面形貌、相对密度、显微组织、力学性能等进行研究, 以期针对不同材料获得最佳的制备工艺参数[6-12]

    钨及钨合金作为难熔金属广泛应用于航空航天、电子、化工、核工业等领域[13-14]。但是钨及钨合金由于熔点高和低温脆性, 很难采用铸造和机加工方法进行制备[13]。钨材料通常采用粉末冶金的方法进行制备, 但常规烧结态钨产品由于存在密度低、加工差等缺点, 应用范围受到限制。同时在实际应用中, 有些钨材料部件需要有曲面、微孔、沟槽等复杂特征, 传统的粉末冶金工艺和机加工也难以实现[13]。选择性激光熔化可以熔化高熔点金属并制备复杂形状零件, 这使得采用选择性激光熔化技术制备复杂形状的钨及钨合金成为可能, 并具有较高的研究价值。

    本文采用选择性激光熔化技术制备了纯钨块状试样, 研究了激光工艺参数和激光扫描策略对纯钨熔化表面形貌、内部晶粒和密度的影响, 为选择性激光熔化制备钨样品打下了一定的基础。

    采用等离子球化技术制备的纯钨粉末作为实验原料, 纯钨粉末的形貌如图 1 (a)所示, 可以看出等离子球化使得部分粉末颗粒球化, 但是较大的粉末团聚体球化效果不好。粒度分析(图 1 (b))结果表明粉末的尺寸介于8.1μm (D10)~37.0μm (D90)之间, D50为17.8μm。粉末的松装密度和振实密度分别为6.176 g·cm-3和7.591g·cm-3

    图  1  纯钨粉末形貌(a)及激光粒度分布结果(b)
    Figure  1.  Morphology of pure tungsten powder (a) and particle size distribution (b)

    选择性激光熔化纯钨试样的制备在EOS M280设备上进行, EOS M280采用聚焦光斑为100μm的光纤激光束进行增材制造。本文中试样在氮气保护下进行制备, 成型腔室的氧含量(体积分数)小于0.1%;试验过程铺粉层厚为30μm, 激光扫描间隔为110μm。采用不同的激光功率、激光扫描速度和扫描策略进行样品的制备, 具体的参数如表 1所示, 所采用的激光扫描策略见图 2所示。

    表  1  样品制备所采用的激光参数和扫描策略
    Table  1.  Laser parameters and scanning strategy of samples preparation
    样品编号 激光功率/ W 激光扫描速度/(mm·s-1) 扫描策略
    1# 100 200 1
    2# 150 200 1
    3# 200 200 1
    4# 250 200 1
    5# 300 200 1
    6# 350 200 1
    7# 200 150 1
    8# 200 175 1
    9# 200 225 1
    10# 200 250 1
    11# 200 300 1
    12# 200 350 1
    13# 200 400 1
    14# 200 500 1
    15# 200 200 2
    下载: 导出CSV
    | 显示表格
    图  2  激光扫描策略示意图
    Figure  2.  Schematic diagram of laser scanning strategy

    采用FEI Nova nano SEM450场发射扫描电子显微镜(scanning electron microscope, SEM)进行粉末形貌、试样表面形貌和晶粒的观察; 样品抛光后用浓度为100 g·L-1的NaOH水溶液进行腐蚀以观察晶粒形态; 利用Marstersizer 2000激光粒度分析仪进行粉末粒度的测试; 使用BT-1000粉体综合特性测试仪进行粉末松装密度和振实密度的测定; 用排水法进行样品的密度测试。

    样品的表面形貌和密度等性质与制备过程激光输入的能量密度有关[15]。输入的激光能量密度与激光功率成正比, 与激光扫描速度和激光束斑直径成反比, 激光能量密度可以通过式(1)计算得到[15]

    $$ {E_{\rm{d}}} = \frac{P}{{{V_{\rm{s}}} \cdot d}} $$ (1)

    式中:Ed为激光能量密度, J·mm-2; P为激光输入功率, W; Vs为激光扫描速度, mm·s-1; d为激光的束斑直径, mm。本实验中激光的束斑直径为常数(100μm)。

    固定激光扫描速度(200 mm·s-1), 通过改变激光功率制备了1#~6#样品, 研究了激光功率对纯钨样品表面形貌、组织和密度的影响。图 3为不同激光功率所制备样品的上表面形貌, 可以看出随着激光功率的增加样品表面变得平整; 激光功率低于200 W时, 样品表面存在较多的未熔区孔隙。

    图  3  不同激光功率制备样品的上表面形貌(激光扫描速度为200 mm·s-1) : (a) 100 W; (b) 150 W; (c) 200 W; (d) 250 W; (e) 300 W; (f) 350 W
    Figure  3.  Top surface morphologies of samples prepared in different laser power at the laser scanning speed of 200 mm·s-1: (a) 100 W; (b) 150 W; (c) 200 W; (d) 250 W; (e) 300 W; (f) 350 W

    由式(1)可以看出激光输入的能量密度随激光功率的增加而增大, 提高输入能量密度, 可熔化粉末的体积增加, 单道激光扫描熔池变宽。当激光功率低于250 W时, 单道熔池的宽度小于选择性激光熔化过程中的激光扫描间隔(110μm), 因此在熔池的边界处有未熔区存在。这些未熔区在随后的铺粉熔化过程中如果不能得到充足的液态金属补充就会在样品内部留下孔隙, 如图 4 (a) ~ (c)所示, 孔隙的存在会使样品的密度降低。

    图  4  不同激光功率制备样品的内部组织分析结果(激光扫描速度为200 mm·s-1) : (a) 100 W; (b) 150 W; (c) 200 W; (d) 250 W; (e) 300 W; (f) 350 W
    Figure  4.  Microstructures of samples prepared in different laser power at the laser scanning speed of 200 mm·s-1: (a) 100 W; (b) 150 W; (c) 200 W; (d) 250 W; (e) 300 W; (f) 350 W

    本文对不同功率制备的样品密度进行了测试, 测试结果如图 5所示。可以看出激光功率为100 W时, 样品的密度只有16.24 g·cm-3, 随着激光功率的增加, 样品的密度开始阶段呈线性增加, 当激光功率为250 W以上时样品的密度增加趋缓。当激光功率为300 W时, 样品的密度达到峰值, 为18.77 g·cm-3 (相对密度为97%)。继续增加激光功率至350 W时, 样品的密度略有降低(18.72 g·cm-3), 这是因为继续增加激光功率造成纯钨样品内部裂纹增加所致, 如图 3 (f)箭头所指位置。

    图  5  激光扫描速度为200 mm·s-1条件下不同激光功率制备样品的密度
    Figure  5.  Densities of samples prepared in different laser power at the laser scanning speed of 200 mm·s-1

    图 4中的晶粒进行分析还可以看出, 随着激光功率的增加, 样品内部晶粒的尺寸逐渐增大, 且生长的方向性越明显, 沿样品增材制造高度方向生长。这是因为随着激光输入能量的增加(激光功率增加), 熔化过程对下层已制备好的金属块加热重熔较多, 加热重熔冷却凝固过程中晶粒发生长大现象, 由于下部金属实体块的导热系数比粉末的导热系数大[16], 沿样品增材制造高度方向生长的晶粒长大速度最快, 凝固过程中, 那些生长方向与熔池边界大致垂直的晶粒将更容易长大, 并将排挤那些取向不利的晶粒, 造成晶粒长大变宽[17]

    激光能量密度随激光扫描速度的增大而减小, 结合上面的分析可以得出, 随着激光扫描速度的增加, 熔池的宽度减小, 当激光扫描速度增大到500 mm·s-1时, 单道熔池的宽度小于激光扫描间距(图 6 (b)), 因此扫描间隔处会存在未熔区, 进而在样品内部形成孔隙, 孔隙的增多最终造成密度的降低。样品密度随激光扫描速度的变化曲线如图 7所示, 可以看出样品的密度随激光扫描速度的升高线性下降。激光扫描速度为150 mm·s-1和500 mm·s-1时, 样品的密度分别为17.88 g·cm-3和17.07 g·cm-3

    图  6  不同激光扫描速度制备样品的上表面形貌和内部组织分析结果(激光功率为200 W) : (a), (c) 150 mm·s-1; (b), (d) 500 mm·s-1
    Figure  6.  Top surface morphology and microstructures of samples prepared by different laser scan speed at the laser power of 200 W: (a), (c) 150 mm·s-1; (b), (d) 500 mm·s-1
    图  7  不同激光扫速度制备样品的密度结果(激光功率为200 W)
    Figure  7.  Densities of samples prepared by different laser scan speed at the laser power of 200 W

    通过图 6 (a)还可以发现当激光扫描速度较低时, 样品表面凸起也较多, 这是由于样品停留时间长, 熔池表面中心温度高, 熔池边缘温度低, 熔池内部会产生浮力对流和Marangoni对流[17], 熔池变得不稳定, 最终造成表面粗糙。通过图 6 (c)也可以看出, 随着激光扫描速度的降低其样品内部晶粒尺寸变大, 且方向性越明显。这也是由于随着激光扫描速度降低, 输入的能量密度升高造成熔化过程对下层已制备好的金属块加热重熔较多, 加热重熔冷却凝固过程中晶粒有较长的时间长大, 且由于下部金属实体块的导热系数比两侧粉末的导热系数大[16], 因此沿样品增材制造高度方向生长的晶粒长大速度最快, 凝固过程中, 那些生长方向与熔池边界大致垂直的晶粒将更容易长大, 并将排挤那些取向不利的晶粒, 造成晶粒长大变宽[17]

    采用每层相对上一层旋转67°进行激光扫描制备样品的组织和密度情况上文已进行了分析。采用相同的激光参数(200 W、200 mm·s-1)只改变激光扫描策略, 使每一层激光扫描相对上一层不进行旋转制备样品(扫描策略2)。图 8对比了在相同激光参数条件下两种扫描策略样品的内部孔隙和组织, 可以看出在相同的激光参数条件下(200 W、200 mm·s-1)采用不同的扫描策略内部都有孔隙存在, 但采用扫描策略2进行制备的样品内部孔较多, 且孔隙大多沿增材制造高度方向呈一条直线分布, 因此该样品密度减小为17.47 g·cm-3。这是由于未熔缺陷大多存在于熔池的边缘, 采用每一层相对上一层旋转67°进行扫描时, 后续的激光熔化制备过程可以对上一层的缺陷部位进行及时有效补缩, 起到一定的愈合作用, 进而使得缺陷尺寸减小甚至完全愈合。采用扫描策略2进行制备的样品由于熔池边界始终对应上一层的熔池边界区域, 后续的熔化制备过程不能很好的对上一层造成的缺陷进行及时有效补缩, 造成孔隙较多且大多沿增材制造高度方向呈一条直线分布。

    图  8  在相同激光参数条件下(200 W、200 mm·s-1), 不同激光扫描策略制备样品的晶粒组织分布: (a)扫描策略1; (b)扫描策略2
    Figure  8.  Microstructures of samples prepared by different scanning strategy at the same laser parameters (200 W, 200 mm·s-1) : (a) scanning strategy 1; (b) scanning strategy 2

    通过图 8还可以看出, 采用扫描策略2进行制备的样品内部部分晶粒有一定的方向性, 沿增材制造高度方向伸长。由于激光的能量服从高斯分布[16], 结合上文对高激光能量密度条件下晶粒生长方向的描述, 可以认为采用策略2进行扫描时, 熔池的中间部位始终是高能量区, 该部位的晶粒由于底部重熔和散热快的特点, 晶粒会沿增材制造高度方向生长, 且生长速度较快, 因此该试样内部的晶粒呈现一定的方向性。

    (1) 激光扫描速度一定, 随着激光功率的增加, 样品表面变得光滑, 样品内部孔隙减少; 纯钨样品的密度随激光功率的增加而升高, 采用300 W、200 mm·s-1的激光扫描参数制备出了相对密度为97%的纯钨块状样品, 进一步提高功率至350 W时, 由于裂纹的增多使样品密度下降。

    (2) 激光功率一定, 随着激光扫描速度的增加, 样品内部孔隙增加, 密度减小。激光扫描速度较低时样品表面由于熔池不稳定而变得粗糙。

    (3) 选择性激光熔化制备样品内部的晶粒随激光输入能量密度的增加(提高激光功率或减小激光扫描速度)方向性变得明显, 而且晶粒尺寸不断增大。

    (4) 采用扫描策略2进行制备的样品内部孔隙较多, 且孔隙大多沿增材制造高度方向呈一条直线分布, 样品内部部分晶粒有一定的方向性, 沿增材制造高度方向伸长。

  • 图  1   实验用超细粉末显微组织形貌:(a)W粉;(b)W–1.2Y2O3

    Figure  1.   SEM images of ultrafine powders used in the experiment: (a) W powders; (b) W–1.2Y2O3 powders

    图  2   喂料装载量与转矩关系曲线:(a)超细纯W粉;(b)超细W–1.2Y2O3

    Figure  2.   Relationship of loading capacity and torque: (a) ultrafine W powders; (b) ultrafine W–1.2Y2O3 powders

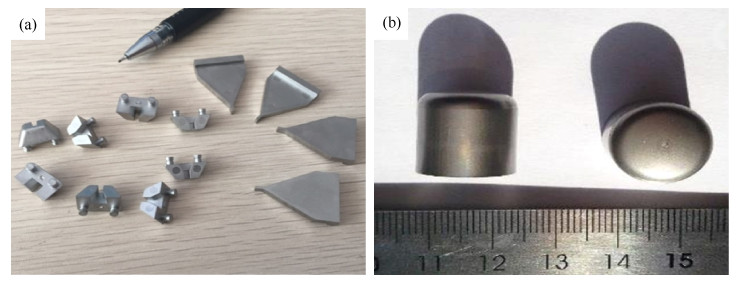

    图  3   金属注射成形样品:(a)朗缪尔探针纯W本体和热屏;(b)氦冷却偏滤器W–1.2Y2O3套筒

    Figure  3.   Fabricated samples by MIM: (a) main body and shielding by MIM–W powders for Langmiur probe; (b) thimble parts by MIM–W–1.2Y2O3 powders for helium cooling divertor

    图  4   MIM–W和MIM–W–1.2Y2O3零件微观组织:(a)MIM–W烧结;(b)MIM–W–1.2Y2O3烧结;(c)MIM–W烧结+热等静压;(d)MIM–W–1.2Y2O3烧结+热等静压

    Figure  4.   Microstructures of MIM–W and MIM–W–1.2Y2O3 components: (a) sintered MIM–W; (b) sintered MIM–W–1.2Y2O3; (c) sintered + HIP MIM–W; (d) sintered + HIP MIM–W–1.2Y2O3

    图  5   MIM–W零件、MIM–W–1.2Y2O3零件和锻造W零件的热导率

    Figure  5.   Thermal conductivity of MIM–W, MIM–W–1.2Y2O3, and wrought W components

    图  6   室温下未经热等静压处理的MIM–W和W–1.2Y2O3样品初步热冲击测试结果:(a)MIM–W,160 MW·m-2;(b)MIM–W,220 MW·m-2;(c)MIM–W,330 MW·m-2;(d)MIM–W–1.2Y2O3,220 MW·m-2;(e)MIM–W–1.2Y2O3,330 MW·m-2

    Figure  6.   Preliminary thermal shock test results at room temperature of MIM–W and W–1.2Y2O3 samples without HIP treatment: (a) MIM–W, 160 MW·m-2; (b) MIM–W, 220 MW·m-2; (c) MIM–W, 330 MW·m-2; (d) MIM–W–1.2Y2O3, 220 MW·m-2; (e) MIM–W–1.2Y2O3, 330 MW·m-2

    表  1   超细W粉和W–1.2Y2O3粉中气体元素成分(质量分数)

    Table  1   Composition of gaseous elements in ultrafine W and W–1.2Y2O3 powders  %

    粉末 N O C
    W 0.0151 0.1500 0.0048
    W–1.2Y2O3 0.0150 0.0820(排除Y2O3中的O元素) 0.0035
    下载: 导出CSV

    表  2   超细W粉和W–1.2Y2O3粉末物理性能

    Table  2   Physical properties of ultrafine W and W–1.2Y2O3 powders

    粉末 粒度分布/ μm 平均粒度/ μm 松装密度/ (g·cm-3) 振实密度/ (g·cm-3) 理论密度/ (g·cm-3)
    D10 D50 D90
    W 1.422 3.145 5.738 0.70 2.47 4.81 19.23
    W–1.2Y2O3 2.264 4.846 9.711 0.82 2.04 4.08 18.61
    下载: 导出CSV

    表  3   超细纯W粉生坯注射工艺

    Table  3   Injection molding parameters of green prepared by ultrafine W powders

    温度/ ℃ 注射参数 保压参数
    喷嘴 料筒温区2 料筒温区3 料筒温区4 料筒温区5 模温 速度/ (cms-1) 压力/ MPa 进料量/ cm3 料垫/ cm3 背压/ MPa 冷却时间/ s 速度/ (cms-1) 压力/ MPa 时间/ s
    153 157 157 157 153 40 14 160 9.2 2.1 2.5 10 15 50 0.5
    下载: 导出CSV

    表  4   超细W–1.2Y2O3粉生坯注射工艺

    Table  4   Injection molding parameters of green prepared by ultrafine W–1.2Y2O3 powders

    温度/ ℃ 注射参数 保压参数
    喷嘴 料筒温区2 料筒温区3 料筒温区4 料筒温区5 模温 速度/ (cms-1) 压力/ MPa 进料量/ cm3 料垫/ cm3 背压/ MPa 冷却时间/ s 速度/ (cms-1) 压力/ MPa 时间/ s
    155 158 158 158 155 25 12 100 5.3 2.1 2.5 10 12 50 0.3
    下载: 导出CSV

    表  5   超细金属粉末注射成形钨材化学成分(质量分数)

    Table  5   Chemical composition of MIM–W materials  ×10-6

    C O N Ta Th Al S Ca Hg U Cr Fe Ti Re Ni Zn Co F 其他 W
    < 5 < 10 < 5 < 1 < 0.0001 0.03 0.02 0.03 < 0.1 < 0.0001 0.08 0.01 0.02 < 0.05 0.02 0.02 0.008 < 0.01 < 0.38 基体
    下载: 导出CSV

    表  6   MIM–W粉和MIM–W–1.2Y2O3粉烧结后物理性能

    Table  6   Physical properties of W powders and W–1.2Y2O3 powders after sintering

    加工参数和物理性能 W粉 W–1.2Y2O3
    烧结 烧结+ 热等静压 烧结 烧结+ 热等静压
    烧结参数 1950 ℃,4 h 1700 ℃,2 h 1950 ℃,4 h 1700 ℃,2 h
    热等静压参数 1700 ℃,180 MPa,1 h 1700 ℃,180 MPa,1 h
    密度/ (g·cm-3) 18.95 18.97 18.35 18.47
    相对密度/ % 98.2 98.5 98.6 99.2
    硬度,HV30 388 403 450 447
    晶粒尺寸/ μm 20~30 10~15 3~5 3~5
    下载: 导出CSV
  • [1]

    Maier H, Luthin J, Balden M, et al. Properties of tungsten coatings deposited onto fine grain graphite by different methods. Surf Coat Technol, 2001, 142-144: 733 DOI: 10.1016/S0257-8972(01)01177-X

    [2]

    Lassner E, Schubert W D. Tungsten: Properties, Chemistry, Technology of the Element, Alloys, and Chemical Compounds. New York: Springer US, 1999

    [3]

    Neu R, ASDEX Upgrade Team, EU PWI Taskforce, et al. Preparing the scientific basis for an all metal ITER. Plasma Phys Controlled Fusion, 2011, 53(12): 124040 DOI: 10.1088/0741-3335/53/12/124040

    [4]

    Rieth M, Dudarev S L, Gonzalez de Vicente S M, et al. Recent progress in research on tungsten materials for nuclear fusion applications in Europe. J Nucl Mater, 2013, 432(1-3): 482 DOI: 10.1016/j.jnucmat.2012.08.018

    [5]

    Ritz G, Hirai T, Linke J, et al. Post-examination of helium-cooled tungsten components exposed to DEMO specific cyclic thermal loads. Fusion Eng Des, 2009, 84(7-11): 1623 DOI: 10.1016/j.fusengdes.2009.01.048

    [6]

    Holstein N, Krauss W, Konys J. Structuring of tungsten by pulsed ECM processes for He-cooled divertor application. Fusion Eng Des, 2008, 83(10-12): 1512 DOI: 10.1016/j.fusengdes.2008.05.020

    [7]

    Raffray A R, Nygren R, Whyte D G, et al. High heat flux components—Readiness to proceed from near term fusion systems to power plants. Fusion Eng Des, 2010, 85(1): 93 DOI: 10.1016/j.fusengdes.2009.08.002

    [8]

    Norajitra P, Gervash A, Giniyatulin R, et al. Helium-cooled divertor for DEMO: Manufacture and high heat flux tests of tungsten-based mock-ups. J Nucl Mater, 2009, 386-388: 813 DOI: 10.1016/j.jnucmat.2008.12.233

    [9] 格尔曼R M, 宋久鹏. 粉末注射成形—材料、性能、设计与应用. 北京: 机械工业出版社, 2011

    German R M, Song J P. Powder Injection MoldingMaterials, Properties, Designs and Applications. Beijing: China Machine Press, 2011

    [10]

    Antusch S, Norajitra P, Piotter V, et al. Powder injection molding—An innovative manufacturing method for He-cooled DEMO divertor components. Fusion Eng Des, 2011, 86(9-11): 1575 DOI: 10.1016/j.fusengdes.2011.01.009

    [11] 刘山宇. 大坯条三元复合稀土钨电极的制备工艺研究[学位论文]. 北京: 北京工业大学, 2009

    Liu S Y. Study on Preparation Technology of Large Lods Ternary Composite Rare Earth Tungsten Electrode[Dissertation]. Beijing: Beijing University of Technology, 2009

    [12] 罗铁刚, 曲选辉, 秦明礼, 等. 难熔金属注射成形的研究. 稀有金属, 2008, 32(4): 437 DOI: 10.3969/j.issn.0258-7076.2008.04.009

    Luo T G, Qu X G, Qin M L, et al. Study on injection forming of refractory metal powder. Chin J Rare Met, 2008, 32(4): 437 DOI: 10.3969/j.issn.0258-7076.2008.04.009

    [13] 王威, 欧阳明亮, 宋久鹏, 等. 金属注射成形技术在涡轮增压器零部件制造中的应用. 车用发动机, 2014, 212(3): 90 https://www.cnki.com.cn/Article/CJFDTOTAL-CYFD201403020.htm

    Wang W, Ouyang M L, Song J P, et al. Application of metal injection molding in turbocharger parts manufacturing. Veh Eng, 2014, 212(3): 90 https://www.cnki.com.cn/Article/CJFDTOTAL-CYFD201403020.htm

    [14] 赵明月. 聚变堆用钇掺杂钨合金的设计、制备及性能评价[学位论文]. 北京: 北京科技大学, 2017

    Zhao M Y. The Design, Fabrication and Property Evaluation of Yttrium-doped Tungsten Alloys for Fusion Reactor Applications [Dissertation]. Beijing: University of Science and Technology Beijing, 2017

    [15]

    Antusch S, Armstrong D E J, Britton T B, et al. Mechanical and microstructural investigations of tungsten and doped tungsten materials produced via powder injection molding. Nucl Mater Energy, 2015, 3-4: 22 DOI: 10.1016/j.nme.2015.04.002
