基于离散元法的颗粒高速压制模拟及动态力学分析

张璐栋, 刘军, 罗晓龙, 张超, 林立, 周纯, 王海陆

张璐栋, 刘军, 罗晓龙, 张超, 林立, 周纯, 王海陆. 基于离散元法的颗粒高速压制模拟及动态力学分析[J]. 粉末冶金技术, 2020, 38(5): 350-356, 362. DOI: 10.19591/j.cnki.cn11-1974/tf.2019040013
引用本文: 张璐栋, 刘军, 罗晓龙, 张超, 林立, 周纯, 王海陆. 基于离散元法的颗粒高速压制模拟及动态力学分析[J]. 粉末冶金技术, 2020, 38(5): 350-356, 362. DOI: 10.19591/j.cnki.cn11-1974/tf.2019040013
ZHANG Lu-dong, LIU Jun, LUO Xiao-long, ZHANG Chao, LIN Li, ZHOU Chun, WANG Hai-lu. High velocity compaction simulation and dynamic mechanical analysis of particles based on discrete element method[J]. Powder Metallurgy Technology, 2020, 38(5): 350-356, 362. DOI: 10.19591/j.cnki.cn11-1974/tf.2019040013
Citation: ZHANG Lu-dong, LIU Jun, LUO Xiao-long, ZHANG Chao, LIN Li, ZHOU Chun, WANG Hai-lu. High velocity compaction simulation and dynamic mechanical analysis of particles based on discrete element method[J]. Powder Metallurgy Technology, 2020, 38(5): 350-356, 362. DOI: 10.19591/j.cnki.cn11-1974/tf.2019040013

基于离散元法的颗粒高速压制模拟及动态力学分析

基金项目:

国家自然科学基金资助项目 11372148

详细信息
    通讯作者:

    刘军, E-mail: liujun@nbu.edu.cn

  • 中图分类号: TF122

High velocity compaction simulation and dynamic mechanical analysis of particles based on discrete element method

More Information
  • 摘要: 采用三维离散单元法对高速压制条件下铝粉颗粒的动态响应进行了数值模拟,并与实验结果进行对比分析。结果表明,数值模拟与实验所测得的结果基本相同;在高速压制过程中,粉体的扰动呈不规则的弧形分布;在压制初期,会出现整体受力不均匀的现象,随着压制的进行,不均匀现象得到改善,粉体表现出较强的自组织性;在单次加载过程中,颗粒会发生多次碰撞;在致密化阶段,上层的部分颗粒会先发生变形并重排,中下层颗粒以重排为主;进入变形阶段后,所有颗粒的受力情况基本相同。
    Abstract: Three-dimensional discrete element method (DEM) was applied to simulate the dynamic response of aluminum powders under the high velocity compaction (HVC), and the results were compared with the experimental data. In the results, the numerical simulation is basically the same as the experiment results. The powder disturbance shows the irregular arc distribution during the high velocity compaction. There will be an uneven phenomenon of overall force in the initial stage of compaction; as the compaction keeps going, the uneven problem will be improved, and the powders exhibit the strong self-organization. In the single-pass loading process, the particle impact will occur repeatedly; in the densification stage, the upper particles will deform and rearrange, and the middle and lower layers will be dominated by the granular rearrangement; in the deformation stage, the force of all the particles is basically the same.
  • 对于一些价格昂贵、加工工艺复杂、加工周期长的不锈钢工件来说,修复再制造它们的受损疲劳破坏件无疑是一项重大的绿色工程,也是当代工业实现绿色生产的迫切需求。激光熔覆过程是一个变化较大的化学物理过程,熔覆结果主要受两方面的制约,首先是熔覆材料与基体界面间原子的相互扩散比较充分,形成稳定结合,其次是激光熔覆过程的工艺参数对熔覆质量至关重要。近年来,国内外学者对不锈钢激光熔覆进行了大量实验探索。王围等[1]以不锈钢液压油缸杆件为研究对象,采用熔覆技术对其再制造修复过程中的问题进行分析,说明了选用不锈钢粉末修复各种类型的液压油缸杆件在经济上和技术上的可行性。杨宁等[27]基于激光熔覆不锈钢工艺参数与熔覆层质量的关系总结了扫描速度对于稀释率和熔覆层成型厚度的影响。作为一种表面修复工艺,激光熔覆的参数设定会对熔覆结果有重要影响,熔覆粉末的选用也决定着熔覆层结果的优劣。闫世兴和董世运[8]以不锈钢为基体,对激光熔覆Fe314合金粉末进行研究,结果表明其力学性能及熔覆层质量良好。张骁丽等[9]采用铝合金粉末选择性对零件部位进行激光熔化并优化熔覆过程工艺参数。蒲亚博[10]以3Cr14不锈钢为基体,对0.3C‒18Cr合金粉末进行研究,并通过优化工艺参数显著提高了熔覆层的硬度。冯嘉宁[11]在304奥氏体不锈钢表面制备Ni60合金涂层,大大提高了材料的耐磨性。朱国斌[12]在304不锈钢表面激光熔覆Ni基合金粉末,获得耐蚀性较好的涂层。杨丹等[13]研究了不同工艺参数对304不锈钢表面激光熔覆Ni基合金后熔覆层微观组织及硬度、耐磨、耐蚀性能的影响,并寻求最佳激光工艺参数,以期获得冶金结合较好,耐磨、耐蚀性能良好的熔覆层。郭泽东[14]采用矿用液压支柱的不锈钢材料作为基体,通过激光熔覆相应不锈钢粉末显著提高了它的硬度、耐磨性和耐腐性。Pinkerton和Li[15]对激光在不锈钢熔覆方面的应用作了研究,发现了主要输入工艺参数与成型试样的尺寸、特性以及表面粗糙度之间的联系。

    镍基合金具有耐蚀、耐磨、抗高温蠕变和抗热氧化性的特点,是激光熔覆合金体系的主要材料之一[16]。为推动激光熔覆镍基合金粉末在特定不锈钢工件强化和修复上的应用,本文利用功率可调制碟片激光器在不同激光功率、扫描速度、送粉速度和光斑大小下对In625镍基合金粉末的激光熔覆进行研究,探索出了In625不锈钢镍基合金粉末在ZG06Cr19Ni4Mo不锈钢基板上的最优激光熔覆工艺参数,并总结了激光熔覆工艺参数对熔覆层高度、表面形态的影响规律。

    选用三维激光加工系统来进行激光熔覆实验,激光熔覆系统及加工原理如图1所示。整个系统包括碟片式激光器(德国TRUMPF TruDisk碟片式激光器,激光光束波长为1020 nm,光束质量≥2 mm·mrad,功率≤2000 W)、六自由度的酷卡六轴工业机器人运动系统、激光熔覆系统(包括激光焊接头、气流式双筒同步式GTV送粉器)、稀有气体保护系统(保护气体为氮气、送粉气体为氦气)、工装夹具系统、机器人控制柜和冷水机等。

    图  1  同轴式送粉激光熔覆系统
    Figure  1.  Laser cladding system of the coaxial powder feeding

    选用ZG06Cr13Ni4Mo不锈钢板作为基材,基体尺寸为200 mm×200 mm×12 mm,熔覆材料选择In625镍基合金粉末,粒度为50~150目,在此粒度范围内,激光熔覆效果受粒度影响不明显。表1所示为熔覆粉末与不锈钢基体的化学成分。

    表  1  In625合金粉与ZG06Cr13Ni4Mo不锈钢的化学成分(质量分数)
    Table  1.  Chemical composition of the In625 alloy powders and ZG06Cr13Ni4Mo steels %
    材料CSiMnNb,TaAlPSCrMoNiTiCuFe
    不锈钢≤0.06≤1.00≤1.00≤0.030≤0.03011.5~14.00.4~1.03.5~4.5余量
    In625≤0.10≤0.50≤0.503.15~4.15≤0.40≤0.015≤0.01520.0~23.08.0~10.0≥58.0≤0.4≤0.5≤5.0
    下载: 导出CSV
    | 显示表格

    在进行激光熔覆前,要对选择的熔覆粉末进行加热除湿,将足量In625合金粉在干燥箱中以90 ℃恒温干燥处理2 h。利用打磨机对不锈钢板实验面进行磨光处理,使用工业乙醇浸湿的无尘纸擦拭、清洗、去除不锈钢板表面的杂质与油污。

    根据企业实际生产经验,通过控制激光焊接头到基板的距离来调节光斑大小为4 mm,搭接率为50%(步进2 mm),按实际工程需要,将熔覆厚度控制在1.0~1.2 mm范围内,故送粉速度控制在2~3 r·min−1(60~90 g·min−1),同时分别选用氦气、氮气作为送粉气与保护气,其流量设定分别为4.7和12.0 L·min−1。在遵循保证实验效果且减少实验次数的原则下,本次实验主要控制激光功率和扫描速度这两个变量,分别用A和B来进行表示。激光功率(A)控制在1500~2000 W之间,扫描速度(B)的变化范围为3.3~6.7 mm·s−1,采用响应曲面法拟定双因素3水平的实验方案。

    响应面分析法也称作响应曲面设计方法,是一种多元线性回归分析方法。通过确定实验指标及因素水平编码,结合相应正交表对实验进行编号,然后依据编号进行实验并获得相应数据,并应用回归方程对因子与目标值之间的数学关系进行拟合,基于回归方程确定最佳参数。激光熔覆工艺参数与编码水平见表2,实验方案如表3所示。

    表  2  激光熔覆工艺参数与编码水平
    Table  2.  Laser cladding process parameters and coding level
    编码水平激光功率 / W扫描速度 / (mm·s−1)
    −115003.3
    017505.0
    120006.7
    下载: 导出CSV
    | 显示表格
    表  3  实验方案
    Table  3.  Designed experiment
    实验编号激光功率 / W扫描速度 / (mm·s−1)
    115003.3
    215005.0
    315006.7
    417503.3
    517505.0
    617506.7
    720003.3
    820005.0
    920006.7
    1017505.0
    1117505.0
    1217505.0
    1317505.0
    下载: 导出CSV
    | 显示表格

    按照上述设计的实验方案以及设置的工艺参数进行激光熔覆实验,其中4组重复实验结果用于获取激光功率与扫描速度对熔覆层高度交互影响的响应面,剩余9组实验的多道搭接熔覆区宏观形貌如图2所示。由图可知,按照从左到右(扫描速度为单一变量)、从上到下(激光功率为单一变量)的顺序依次给熔覆区域进行排序,分别为区域1~9,各个区域均为边长为40 mm的方形,9个区域基本都能够完整成形,涂层表面未出现明显的裂纹、塌陷等缺陷。熔覆层高度测量结果如表4所示。

    图  2  不同工艺参数下的熔覆层外观形貌
    Figure  2.  Appearance morphology of the cladding layer operated by the different process parameters
    表  4  熔覆层高度测量结果
    Table  4.  Measurment results of the cladding layer height
    区域编号123456789
    高度 / mm1.3~1.51.2~1.40.9~1.01.3~1.41.1~1.20.6~0.81.2~1.31.0~1.10.4~0.6
    下载: 导出CSV
    | 显示表格

    为了得到熔覆层高度(H)的回归模型,利用Desigh-Expert软件中的Response Surface模块对数据进行函数拟合,并采用方差分析方法对模型进行评估。表5是由响应面分析软件直接导出的具体方差分析结果,其中均方值(Mean square)表征影响因子对于响应的影响程度,数值越大越显著;P值是方差分析里面对模型和模型系数进行显著性检验得到的结果,表示分析对象的显著性,若显著,则说明该模型是有效的;失拟项(lack of fit)是评判拟合方程可靠度的重要目标,若失拟项结果不显著则说明拟合方程可靠性强。

    表  5  熔覆层高度的方差分析
    Table  5.  Variance analysis for the cladding layer height
    变异来源平方和自由度均方值F值P值显著性
    模型0.920050.180046.280<0.0001S
    A0.180010.180046.0400.0003
    B0.670010.6700167.000<0.0001
    AB0.016010.01603.9100.0884
    A20.000110.00010.0250.8790
    B20.047010.047011.8700.0108
    残差0.028070.0040
    失拟项0.022030.00734.9000.0795NS
    纯误差0.006040.0015
    注:S=Significant,NS=Not Significant
    下载: 导出CSV
    | 显示表格

    表5的熔覆层高度方差分析结果表明,在送粉量一定的情况下,扫描速度(B)对于熔覆层高度的影响十分显著(P<0.0001),对激光功率(A)、AB、B2的影响比较显著(P<0.1000),对A2的影响不显著(P>0.1000)。通过对比均方值大小可知,影响要素的重要程度为B>A。失拟项的P值表现为不显著,说明关于熔覆层高度的回归方程有良好的可靠性。

    采用Desigh-Expert中的摄动图和响应面来评估各个工艺参数对熔覆层高度的影响,结果如图3所示,其中纵坐标表示熔覆层高度,横坐标表示工艺参数对熔覆层高度的影响系数(a)。由图3可知,在预定范围内,熔覆层厚度随着扫描速度(B)的增加而逐渐递减,这是由于激光对同步输送的粉末熔融时间减少,热输入不足,可熔覆的有效粉末量减少;激光功率(A)与熔覆层高度呈近似线性关系(系数为负),这是因为稀释率的高低与激光功率的变动密切相关,基体单位面积上获取的能量跟激光功率的加大明显上升,熔池的深度也明显增大,且其变化趋势要远大于熔覆层高度的变化。

    图  3  工艺参数影响熔覆层高度的摄动图
    Figure  3.  Effect of the process parameters on the cladding layer height in perturbation diagram

    利用Design-Expert软件得到回归预测模型和方差分析,其中激光功率(A)和扫描速度(B)的相互影响模型如图4所示。由图中激光功率和扫描速度对于熔覆层厚度的交互影响(AB)响应面可以看出,响应值(H)显然由于因素A与因素B的降低而加大。这也说明了,在保证送粉速度不变时,较低的激光功率与小的扫描速度相结合能够形成高的熔覆层。

    图  4  激光功率和扫描速度对于熔覆层厚度交互影响的响应面
    Figure  4.  Response surface of the laser power and scanning speed to the interactive influence of the cladding layer height

    为了进一步研究各个激光熔覆参数下熔覆涂层金相组织的变化,对各个成形区域进行切割取样,观察熔覆层横截面的金相组织。按照试样选取、镶嵌、试样粗磨、试样精磨、试样抛光、试样腐蚀的金相检测步骤对试样进行前期处理,侵蚀过程采用液体体积比V(FeCl3):V(HCl):V(H2O)=1:10:20的腐蚀液进行1 min的化学腐蚀。待试样充分腐蚀后,使用GX50A倒置金相显微镜观察熔覆层垂直于扫描方向的横截面的几何形貌及金相组织,结果如图5所示。

    图  5  不同工艺参数下的熔覆层横截面金相组织:(a)1500 W,3.3 mm/s;(b)1500 W,5.0 mm/s;(c)1500 W,6.7 mm/s;(d)1750 W,3.3 mm/s;(e)1750 W,5.0 mm/s;(f)1750 W,6.7 mm/s;(g)2000 W,3.3 mm/s;(h)2000 W,5.0 mm/s;(i)2000 W,6.7 mm/s
    Figure  5.  Metallographic structure of the cladding layer in the cross section under the different process parameters: (a) 1500 W, 3.3 mm/s; (b) 1500 W, 5.0 mm/s; (c) 1500 W, 6.7 mm/s; (d) 1750 W, 3.3 mm/s; (e) 1750 W, 5.0 mm/s; (f) 1750 W, 6.7 mm/s; (g) 2000 W, 3.3 mm/s; (h) 2000 W, 5.0 mm/s; (i) 2000 W, 6.7 mm/s

    图5可以看出,技术设定值的不同很大程度上影响着金相组织,图5(a)图5(b)图5(c)的金相组织显示熔覆区与基体区的结合层不明显,原因是激光功率偏小,熔覆金属粉和基体摄入的能量不足,无法实现很好的熔融,很难形成明显的结合层。从图5(d)图5(e)图5(f)可以看出,随着激光功率的增加,熔覆区和熔化区之间开始形成比较明显的结合层,但是由于激光功率还偏小,图5(d)中存在少量裂纹,图5(e)中存在气孔,图5(f)中有较多裂纹和气孔,原因是在激光功率一定时,扫描速率加快会使热量输入有所下降,组织中出现气孔、裂纹等缺陷也在逐渐增多;在2000 W激光功率下得到的金相组织质量明显提高,在图5(g)图5(h)图5(i)中没有发现明显的气孔、裂纹存在,主要区别是结合层的厚度由于扫描速度的加快而有所降低。结合实际生产要求以及产品对各个技术设定值的响应程度,最终确定最优的工艺参数为激光功率2000 W, 扫描速度5 mm·s−1

    采用前期实验获得的技术设定值重新安排实验,并对实验后的熔覆层样品进行相应的硬度检测,结果如下表6。基体材料ZG06Cr13Ni4Mo的布氏硬度为HB 217~HB 286,硬度实验的数据证实,合金熔覆层与所选不锈钢的硬度值十分吻合。将磨制好的试样置于70 ℃的体积比1:1盐酸水溶液中进行侵蚀,在低倍显微镜下观察熔覆层低倍组织形貌,结果如表7图6所示。图中基材是ZG06Cr13Ni4Mo不锈钢,熔覆材料是In625合金粉,熔覆层截面无明显裂纹、气孔。综合所述,采用优化后的工艺参数激光熔覆In625合金粉能够获得质量良好的熔覆层以及合格的产品。

    表  6  硬度实验结果
    Table  6.  Hardness test results
    硬度,HB5/750平均硬度,HB5/750
    277279278278
    注:HB5/750代表用直径5 mm的硬质合金球在7.355 kN试验力下保持10~15 s测定的布氏硬度值
    下载: 导出CSV
    | 显示表格
    表  7  样品缺陷列表
    Table  7.  List of cdefects
    缺陷类型裂纹未熔合未焊透气孔夹渣
    评价
    下载: 导出CSV
    | 显示表格
    图  6  样品低倍组织形貌
    Figure  6.  Low magnification morphology of the samples

    (1)在ZG06Cr13Ni4Mo不锈钢基体上熔覆In625合金粉,在维持送粉量不变的条件下,熔覆层高度对激光功率与扫描速度的响应都比较明显。激光功率和扫描速度直接决定着熔覆层能否完整形成,熔覆层的形成由单位时间、单位面积的激光能量决定,激光功率和扫描速度的大小决定输入能量的强弱。

    (2)要获得优质的熔覆层,激光功率与扫描速度均存在一个合理的限度;维持扫描速度等参数稳定的同时,提高激光功率,合金涂层质量明显提升。

    (3)在考虑再制造时间成本和实际加工要求的情况下,熔覆工艺的最佳参数组合为激光功率2000 W,送粉量84 g·min−1,扫描速度5 mm·s−1,在此参数下获得的熔覆试样具有高质量的熔覆层,无气孔和裂纹,且表面光滑,其显微硬度与基材自身硬度一致。

  • 图  1   基于软球模型的颗粒接触示意图

    Figure  1.   Particles contact diagram based on the soft ball model

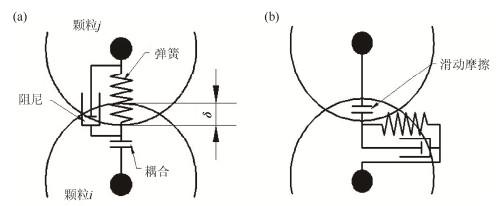

    图  2   软球模型对颗粒间接触力的简化处理:(a)法向力;(b)切向力

    Figure  2.   Simplified model of the soft ball model for the contact force between particles: (a) normal force; (b) tangential force

    图  3   离散元模型剖面图

    Figure  3.   Cross-section drawn of the 3D discrete element model

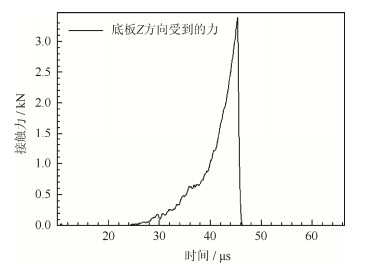

    图  4   透射波波形的模拟结果

    Figure  4.   Transmission waveform in the simulation

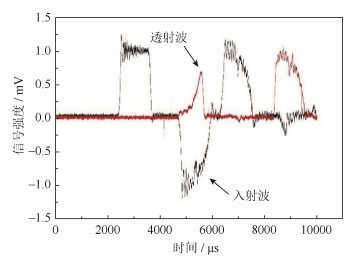

    图  5   透射波波形的实验结果[20]

    Figure  5.   Transmission waveform in the experiment[20]

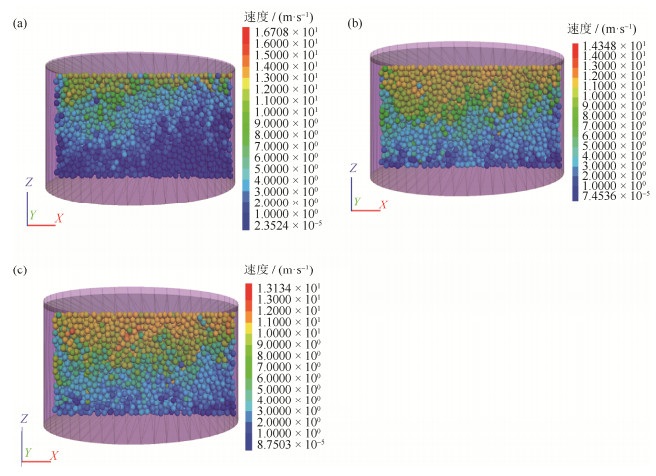

    图  6   颗粒速度分布云图:(a)1500时步;(b)2920时步;(c)3240时步

    Figure  6.   Particle (ball) velocity mag: (a) 1500 time step; (b) 2920 time step; (c) 3240 time step

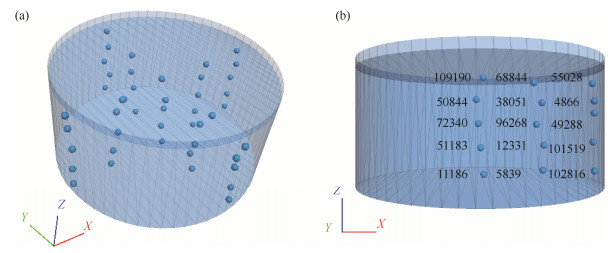

    图  7   所选颗粒位置示意图

    Figure  7.   Schematic diagram of the selected particle positions

    图  8   左侧颗粒波形图纵向对比:(a)第一列;(b)第二列;(c)第三列

    Figure  8.   Vertical comparison of particle waveforms on the left: (a) the first column; (b) the second column; (c) the third column

    图  9   颗粒波形图横向对比:(a)第一行;(b)第三行;(c)第五行

    Figure  9.   Horizontal comparison of particle waveforms: (a) the first row; (b) the second row; (c) the third row

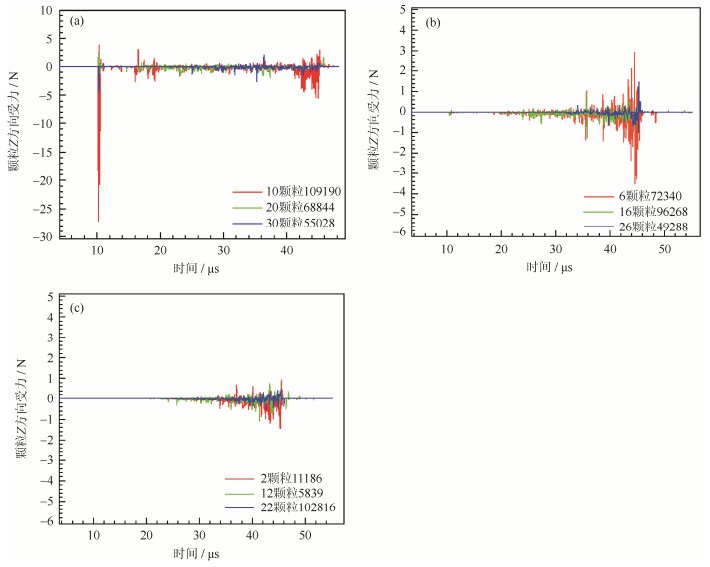

    图  10   各层颗粒在Z轴方向受力的横向对比:(a)第一层;(b)第三层;(c)第五层

    Figure  10.   Horizontal comparison of particle contact force in the Z axis direction in each layer: (a) the first floor; (b) the second floor; (c) the third floor

    表  1   模拟中使用的主要参数

    Table  1   Main parameters used in the simulation

    材料密度/ (kg·m-3) 颗粒直径/ mm 颗粒间摩擦系数 模壁摩擦系数 刚度系数 冲击速度/ (m·s-1)
    2700 0.15 0.3 0.1 108 10
    下载: 导出CSV
  • [1] 闫志巧, 蔡一湘, 陈峰. 粉末冶金高速压制技术及其应用. 粉末冶金技术, 2009, 27(6): 455 https://www.cnki.com.cn/Article/CJFDTOTAL-FMYJ200906012.htm

    Yan Z Q, Cai Y X, Chen F. High velocity compaction in powder forming and the promising applications. Powder Metall Technol, 2009, 27(6): 455 https://www.cnki.com.cn/Article/CJFDTOTAL-FMYJ200906012.htm

    [2] 迟悦, 果世驹, 孟飞, 等. 粉末冶金高速压制成形技术. 粉末冶金工业, 2005, 15(6): 41 DOI: 10.3969/j.issn.1006-6543.2005.06.009

    Chi Y, Guo S J, Meng F, et al. High velocity compaction in powder metallurgy. Powder Metall Ind, 2005, 15(6): 41 DOI: 10.3969/j.issn.1006-6543.2005.06.009

    [3]

    Chelluri B, Knoth E. Powder forming using dynamic magnetic compaction // 4th International Conference on High Speed Forming. Columbus, 2010: 26

    [4]

    Skoglund P. HVC punches PM to new mass production limits. MPR, 2002, 57(9): 26 http://www.researchgate.net/publication/285009917_HVC_punches_PM_to_new_mass_production_limits

    [5] 金磊, 曾亚武, 李欢, 等. 基于不规则颗粒离散元的土石混合体大三轴数值模拟. 岩土工程学报, 2015, 37(5): 829 https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201505010.htm

    Jin L, Zeng Y W, Li H, et al. Numerical simulation of large-scale triaxial tests on soil-rock mixture based on DEM of irregularly shaped particles. Chin J Geotech Eng, 2015, 37(5): 829 https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201505010.htm

    [6] 邓益兵, 杨彦骋, 史旦达, 等. 三维离散元大尺度模拟中变粒径方法的优化及其应用. 岩土工程学报, 2017, 39(1): 62 https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201701005.htm

    Deng Y B, Yang Y C, Shi D D, et al. Refinement and application of variable particle-size methods in 3D discrete element modelling for large-scale problems. Chin J Geotech Eng, 2017, 39(1): 62 https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201701005.htm

    [7] 张超, 刘军, 罗晓龙, 等. 基于离散元法的金属粉末压制加载速度对压力分布影响. 粉末冶金技术, 2019, 37(2): 98 https://www.cnki.com.cn/Article/CJFDTOTAL-FMYJ201902003.htm

    Zhang C, Liu J, Luo X L, et al. Effect of loading speed on pressure distribution in metal powder pressing based on discrete element method. Powder Metall Technol, 2019, 37(2): 98 https://www.cnki.com.cn/Article/CJFDTOTAL-FMYJ201902003.htm

    [8]

    Jerier J F, Hathong B, Richefeu V, et al. Study of cold powder compaction by using the discrete element method. Powder Technol, 2011, 208(2): 537 DOI: 10.1016/j.powtec.2010.08.056

    [9]

    Martin C L, Bouvard D. Study of the cold compaction of composite powders by the discrete element method. Acta Mater, 2003, 51(2): 373 DOI: 10.1016/S1359-6454(02)00402-0

    [10]

    Martin C L, Bouvard D, Shima S. Study of particle rearrangement during powder compaction by the discrete element method. J Mech Phys Solids, 2003, 51(4): 667 DOI: 10.1016/S0022-5096(02)00101-1

    [11] 杨霞, 果世驹. 粉末压制致密化过程的离散元模拟// 中国粉末冶金新技术及南荣金属粉末冶金会议文集. 广州, 2008: 165

    Yang X, Guo S J. Discrete element simulation of powder compaction process // China Powder Metallurgy New Technology and Nanrong Metal Powder Metallurgy Conference. Guangzhou, 2008: 165

    [12] 郑洲顺, 徐丹, 雷湘媛, 等. 粉末高速压制成形密度分布的数值模拟及影响因素分析. 材料工程, 2012(7): 10 DOI: 10.3969/j.issn.1001-4381.2012.07.003

    Zheng Z S, Xu D, Lei X Y, et al. Numerical simulation and influential factors analysis of density distribution in high velocity compaction. J Mater Eng, 2012(7): 10 DOI: 10.3969/j.issn.1001-4381.2012.07.003

    [13] 郑洲顺, 王爽, 郑珊, 等. 基于离散单元法的粉末高速压制流动过程模拟. 稀有金属材料与工程, 2010, 39(12): 2132 https://www.cnki.com.cn/Article/CJFDTOTAL-COSE201012014.htm

    Zheng Z S, Wang S, Zheng S, et al. Numerical simulation of particle flow for high velocity compaction based on discrete element method. Rare Met Mater Eng, 2010, 39(12): 2132 https://www.cnki.com.cn/Article/CJFDTOTAL-COSE201012014.htm

    [14] 王爽, 郑洲顺, 周文. 粉末高速压制成形过程中的应力波分析. 物理学报, 2011, 60(12): 590 https://www.cnki.com.cn/Article/CJFDTOTAL-WLXB201112085.htm

    Wang S, Zheng Z S, Zhou W. The pressure wave analysis in high velocity compaction process. Acta Phys Sin, 2011, 60(12): 590 https://www.cnki.com.cn/Article/CJFDTOTAL-WLXB201112085.htm

    [15] 胡仙平, 刘军, 马斌斌. 基于DEM的金属颗粒间接触力的影响因素. 机械设计与研究, 2015, 31(5): 101 https://www.cnki.com.cn/Article/CJFDTOTAL-JSYY201505032.htm

    Hu X P, Liu J, Ma B B. Research on the influential factors of contact force between metal particles based on the discrete element method. Mach Des Res, 2015, 31(5): 101 https://www.cnki.com.cn/Article/CJFDTOTAL-JSYY201505032.htm

    [16] 易明军, 尹海清, 曲选辉, 等. 力与应力波对高速压制压坯质量的影响. 粉末冶金技术, 2009, 27(3): 207 https://www.cnki.com.cn/Article/CJFDTOTAL-FMYJ200903011.htm

    Yi M J, Yin H Q, Qu X H, et al. Influence of force and stress wave on the quality of green compacts in high velocity compaction. Powder Metall Technol, 2009, 27(3): 207 https://www.cnki.com.cn/Article/CJFDTOTAL-FMYJ200903011.htm

    [17]

    Cundall P A, Strack O D L. A discrete numerical model for granular assemblies. Géotechnique, 1979, 29(1): 47 DOI: 10.1680/geot.1979.29.1.47

    [18] 孙其诚, 王光谦. 颗粒流动力学及其离散模型评述. 力学进展, 2008, 38(1): 87 DOI: 10.3321/j.issn:1000-0992.2008.01.006

    Sun Q C, Wang G Q. Review on granular flow dynamics and its discrete element method. Adv Mech, 2008, 38(1): 87 DOI: 10.3321/j.issn:1000-0992.2008.01.006

    [19] 程远方, 果世驹, 赖和怡. 球形颗粒随机排列过程的计算机模拟. 北京科技大大学学报, 1999, 21(4): 387 https://www.cnki.com.cn/Article/CJFDTOTAL-BJKD199904019.htm

    Cheng Y F, Guo S J, Lai H Y. Computer simulation of random packing of spherical particles. J Univ Sic Technol Beijing, 1999, 21(4): 387 https://www.cnki.com.cn/Article/CJFDTOTAL-BJKD199904019.htm

    [20] 罗晓龙, 刘军, 田始军, 等. 基于离散单元法的铝粉冲击加载过程三维数值模拟. 中国机械工程, 2018, 29(20): 2515 DOI: 10.3969/j.issn.1004-132X.2018.20.019

    Luo X L, Liu J, Tian S J, et al. 3D Numerical simulation of aluminum powders under impact loading based on discrete element method. China Mech Eng, 2018, 29(20): 2515 DOI: 10.3969/j.issn.1004-132X.2018.20.019
