摘要: 采用水热法制备了核壳结构的碳包覆CdS纳米颗粒（CdS@C），利用X射线衍射、高分辨透射电子显微镜和光谱仪研究了碳包覆层对CdS@C的微观结构与光学性能影响。结果表明，碳包覆CdS纳米颗粒具有明显的核壳结构，内核为六方纤锌矿结构CdS，外壳为碳层。颗粒形貌主要为球形或椭球形结构，粒度均匀，分散性良好，粒径分布在20～60 nm范围，平均粒径为35 nm，外壳碳层的厚度为5 nm。光致发光光谱显示碳包覆CdS的发光强度比纯CdS弱，Raman光谱表明碳包覆CdS样品中碳包覆层的石墨化程度较低，傅里叶变换红外光谱表明纯CdS和碳包覆CdS样品的吸收峰位基本相近，紫外‒可见吸收光谱表明碳包覆CdS纳米晶提高了可见光吸收强度，能隙变窄，发生了红移现象。Abstract: Carbon encapsulated CdS nanoparticles with the core-shell structure were successfully prepared by hydrothermal method, and the influences of carbon coating layer on the microstructure and optical properties of CdS@C were investigated by X-ray diffraction, high-resolution transmission electron microscope, and spectroscope. The results show that, the carbon encapsulated CdS nanoparticles have the obvious core-shell structure, the inner core is CdS with the hexagonal wurtzite structure, and the outer shell is carbon layer. The particle morphology is mainly spherical or ellipsoidal shape with the uniform particle size and good dispersion, the particle size distribution is in the range of 20～60 nm, the average particle size is 35 nm, and the thickness of carbon layer is about 5 nm. Photoluminescence spectra show that the luminescence intensity of the carbon encapsulated CdS is weaker than that of the pure CdS, the Raman spectra reveal that the carbon coating layer shows the low graphitization degree in the carbon encapsulated CdS samples, the Fourier transform infrared spectra show that the absorption peaks of the pure CdS and the carbon encapsulated CdS samples are basically similar. The ultraviolet visible spectra indicate that the carbon encapsulated CdS nanocrystals enhance the absorption intensity of the visible light, narrow the energy gap, and result in the red shift.
-
Keywords:
- carbon-encapsulated /
- CdS /
- core-shell structure /
- microstructure /
- optical properties
-
电容器级钽丝是用于制作钽电解电容器的阳极引线，其优点是钽丝的表面氧化膜介电常数大，可靠性高。电容器级钽丝是以钽粉为原料，利用粉末冶金方法烧结成钽条后，再经轧制、拉拔等金属塑性加工手段制成的，其重要性能指标包括抗拉强度、直线度、化学成分组成和漏电流等。近几年，随着钽电解电容器向小型化和耐高压方向发展，钽丝的生产工艺也在不断完善和更新；在稳定力学性能、化学成分和电性能的前提下，要提高钽丝的直线度，保证电容器成形过程中钽丝不弯曲，从而提高电容器的可靠性[1]。
众所周知，在拉拔过程中，随着加工量的增加，不论是钽丝还是其他材料的线材都会因为抵抗变形而产生大量的残余应力，导致线材的直线度变差。钽电解电容器对其阳极引线—钽丝的直线度要求很高，所以需要通过一种矫直的方法来均匀或消除这种残余应力。目前，在硬态钽丝的生产中采用拉弯矫直的原理[2]，依靠矫直机两辊(中间内凹，双曲线辊)的角度变化对钽丝进行反复弯曲，使钽丝的残余应力均匀的分布在钽丝内部组织中，从而达到矫直的目的。常用的矫直方法还有热应力矫直方法，即通过连续走线的方式，将钽丝置于高温环境中，利用再结晶消除钽丝内部的残余应力[3]。钽丝之所以弯曲，是因为在拉拔过程中受到拉应力和压应力，两种力的作用大小不一而形成的；热应力矫直法是在放线张力和高温的作用下，消除钽丝中原有的拉应力和压应力，使弯曲的钽丝完全变直的过程。矫直后的钽丝在放线张力下绕在一定曲率半径的绕线盘上，绕线盘的曲率半径对钽丝的直线度影响很大，尤其对退火态钽丝的直线度影响更大。采用高温连续走线退火方法生产钽丝，钽丝微观组织细小、均匀，是生产高性能和直线度良好电容器级钽丝的有效工艺。本文通过优化连续退火工艺和矫直收线工艺来改善钽丝的直线度，从而提高钽丝的适用性。
1. 原料钽粉对钽丝直线度的影响
根据用户对钽丝耐高温性能要求的不同，以掺杂或非掺杂钽粉为原料，采用粉末冶金法生产具有耐高温性能的钽丝。在钽粉中掺杂可提高钽丝再结晶退火温度，细化钽丝晶粒度，提高钽丝强度，增加钽丝的抗变形能力[4]。
1.1 钽丝再结晶程度对直线度的影响
不同直线度的非掺杂钽丝(直径为0.8 mm)再结晶组织如图 1和图 2所示。从再结晶钽丝的晶粒度分析，直线度好的钽丝晶粒细小，没有出现晶粒长大的情况，说明退火不完全，没有将金属内部的残余应力完全消除。由于晶粒之间存在一定的变形抗力，在1800 ℃高温条件下退火，钽丝内部晶粒出现再结晶，晶粒明显细化且很均匀，说明晶粒之间存在的变形应力被完全消除，钽丝的直线度较好，退火后钽丝产品的抗拉强度较小。
![]()
图 1 直线度为4/100钽丝晶粒度Figure 1. Grain size of the tantalum wire with the straightness of 4/100![]()
图 2 直线度为0.4/100钽丝晶粒度Figure 2. Grain size of the tantalum wire with the straightness of 0.4/1001.2 原料钽粉掺杂和非掺杂对钽丝直线度的影响
采用掺杂(钇、硅)[5]钽粉制备钽丝，可在钽丝高温退火过程中细化钽丝组织晶粒度，起到细晶韧化、固溶强化和弥散强化的作用[6]，使钽丝具有更好的室温力学性能、漏电流、烧结折丝及抗氧脆性性能，因此在生产耐高温有机电容器中被普遍使用。在原料钽粉中掺杂钇制备钽丝，研究钽丝在高温退火后的直线度。
图 3和图 4所示为掺杂钇元素和非掺杂钽丝的显微组织晶粒度。由图可知，在相同退火条件下，掺杂钽丝的晶粒细小、均匀，非掺杂钽丝的晶粒粗大、不均匀。这表明掺杂钽丝的结晶程度不如非掺杂钽丝，这是因为钽丝中掺杂的钇元素均匀镶嵌在钽晶界上，抑制了钽晶粒的长大和回复，无法将残留在晶界上的残余应力消除干净[7]。为了完全消除掺杂钽丝中的残余应力，建议将高温连续退火温度控制在1650~1900 ℃，走线速度控制在10~40 m·min-1。晶界上的钇元素含量随着温度的升高逐渐降低，金属的抗拉强度也会逐渐降低，从而达到回复的目的。掺杂后的钽丝经过高温退火能有效提高其再结晶度，使退火后钽丝的直线度得到显著改善。
![]()
图 3 0.8 mm掺杂钇元素钽丝的晶粒度Figure 3. Grain size of the tantalum wire doping by yttrium element in the diameter of 0.8 mm![]()
图 4 0.8 mm非掺杂钽丝的晶粒度Figure 4. Grain size of the tantalum wire without doping in the diameter of 0.8 mm在相同退火条件下，掺杂和非掺杂钽丝的直线度如表 1所示。由表可知，在高温连续退火后，掺杂和非掺杂钽丝直线度的标准偏差分别为0.24和0.23，没有明显差异；经精绕密排后，掺杂钽丝直线度的标准偏差为0.16，非掺杂钽丝直线度的标准偏差为0.36，掺杂钽丝直线度的变化比非掺杂钽丝要小的多，其稳定性好。在相同退火条件下，虽然掺杂钽丝的再结晶过程已经形成，但晶粒大小远不及非掺杂钽丝晶粒的粗大，因此晶粒与晶界之间的应力相应也较大，相对抵制塑性变形的能力也较大。因此，在精绕密排过程中，掺杂钽丝即便发生一定的塑性变形，也没有非掺杂钽丝那么明显，掺杂钽丝的直线度明显好于非掺杂钽丝[8]。为满足轧制片式钽电解电容器阳极引线的要求，阳极引线优先选用掺杂的钽丝。
表 1 掺杂和非掺杂钽丝(0.8 mm)直线度Table 1. Straightness of the tantalum wires (0.8 mm) with and without doping次数 掺杂钽丝直线度，x/100 非掺杂钽丝直线度，x/100 连续退火后 产品精绕密排 连续退火后 产品精绕密排 第一次 0.80/100 1.70/100 0.80/100 2.80/100 第二次 1.00/100 1.70/100 1.00/100 2.40/100 第三次 1.40/100 1.50/100 1.20/100 3.10/100 第四次 0.80/100 1.30/100 0.80/100 2.20/100 第五次 0.80/100 1.50/100 0.60/100 2.40/100 第六次 0.80/100 1.40/100 0.60/100 2.20/100 均值 0.93/100 1.52/100 0.83/100 2.52/100 标准差 0.24/100 0.16/100 0.23/100 0.36/100 2. 高温退火工艺对钽丝直线度的影响
2.1 钽丝高温退火前的直线度对退火后钽丝直线度的影响
选用同批次ϕ0.6 mm掺杂钽丝。在高温连续退火前，对部分钽丝进行矫直，对另外一部分钽丝未进行矫直，两种钽丝经高温退火后直线度的对比试验结果如表 2所示[9]。从表 2可以看出，退火前钽丝的直线度对退火后钽丝的直线度有显著影响，这是因为走线式连续退火不可能将钽丝的残余内应力完全消除，退火后钽丝发生的塑性变形是不完全的，丝材弯曲一侧的压应力和另一侧的拉应力没有被完全消除[10]。在高温退火前对钽丝进行一次热应力矫直过程，均衡了弯曲两侧的拉应力和压应力，使得丝材的直线度变得均匀可控。
表 2 退火前钽丝直线度对退火后钽丝直线度的影响Table 2. Effect of the tantalum wire straightening before annealing on the tantalum wire straightening after annealing工艺 钽丝直线度，x/100 退火前矫直 退火前未矫直 退火前 3.00/100 6.00/100 退火后 2.00/100 3.50/100 均值 2.50/100 4.75/100 标准差 0.71/100 1.77/100 2.2 走线式连续退火的放线张力对钽丝直线度的影响
选用同批次ϕ0.8 mm掺杂钽丝，在高温连续退火过程中(温度1650~1900 ℃，走线速度10~40 m·min-1)，采用不同放线张力(0.5 kg和0.9kg)进行试验，退火后钽丝的直线度如图 5所示。由图可知，随着张力的增大，退火后钽丝的直线度在逐渐变好，由原来最大5.0/100变为最小0.8/100。这是因为钽丝在连续走线式退火过程中，张力的增大给直线度差的钽丝一个拉应力和一个压应力，这种拉应力、压应力越大，在高温再结晶回复越明显[11]。但是这种拉应力、压应力不可能无限制增加，在钽丝不发生塑性变形的前提下，可以提高拉应力、压应力，否则钽丝在高温下极易发生塑性变形[12]，从而在宏观上表现为钽丝变细。通过试验发现，当钽丝直径大于ϕ0.6 mm时，张力增加到0.9 kg对钽丝直径影响不大。
![]()
图 5 退火放线张力对钽丝直线度的影响Figure 5. Effect of the payoff tension on the straightness of tantalum wire during annealing2.3 连续退火出炉口定位轮直径对退火后钽丝直线度的影响
走线式连续退火炉因为是连续走线，钽丝在出炉口时温度很高，在出炉后经过出炉口定位轮时，由于走线方向发生一定角度的转向，此时定位轮会给钽丝施加一定的外力(F外，如式(1)所示)，这种外力极易让钽丝发生塑性变形，从而影响钽丝直线度。为了减少这种外力，唯一可以改变的是增大定位轮的直径。由向心力公式(式(2))可知，增加定位轮直径，可以减小定位轮转动产生的向心力(F向)[13]。
$$ F_{\text {外 }}=F_{\text {向 }} $$ (1) $$ F_{\text {向 }}=M v^{2} / R $$ (2) 式中：F外为定位轮给钽丝施加的外力；F向为定位轮转动产生的向心力；R为定位轮直径；M为定位轮质量；v为定位轮转速。
选用同批次ϕ0.8 mm掺杂钽丝，通过将连续退火出炉口定位轮直径由原来的220 mm增加到300 mm，在速度v不变的情况下，减少外力F外的方法进行试验，改进钽丝的直线度，结果如表 3所示。从表可知，经过增加连续退火出炉口定位轮直径后，钽丝的直线度得到明显改善。
表 3 续退火出炉口定位轮直径对退火后钽丝直线度的影响Table 3. Effect of the wheel diameter of tap hole on the straightness of tantalum wire after annealing导轮直径/ mm 钽丝直线度，x/100 220 2.4/100 300 0.8/100 3. 钽丝精绕密排中收线盘直径的大小对钽丝直线度的影响
通常钽丝经过高温退火后，收线排列比较松散，需要对钽丝进行精绕密排，防止钽丝发生松丝、乱丝的现象，在存储、搬运和使用过程中影响钽丝的直线度。选用同批次ϕ0.8 mm掺杂钽丝，采用直径不同的收线盘进行精绕密排试验，在相同的精绕密排工艺条件下，钽丝的直线度如表 4所示。从表 4可以看出，对于密排前直线度相同的钽丝，在相同的精绕密排工艺条件下，密排到直径不同的收线盘上，测试出的钽丝直线度有明显的差距，随着收线盘直径的增大，其直线度变好。通常钽丝的精绕密排过程是需要一定的张力，这种张力情况与前面提到的退火收线一样，对钽丝也会造成一定的塑性变形，塑性变形在弹性变形范围之内发生，一定程度上会有回复，但塑性变形发生在弹性变形范围之外，就会产生永久性变形，从而影响钽丝的直线度。
表 4 矫直收线盘直径的大小对钽丝直线度的影响Table 4. Effect of the straightening coil diameter on the straightness of tantalum wire精绕收线盘直径/ mm 钽丝直线度，x/100 密排前 密排后 230 1.2/100 2.4/100 300 1.2/100 1.3/100 4. 结论
(1) 通过高温连续退火，掺杂钽丝的晶粒比非掺杂钽丝晶粒小且更加均匀，晶粒与晶界之间的应力也相应较大，抵制塑性变形的能力也较大，掺杂钽丝的直线度明显好于非掺杂钽丝。为满足轧制片式钽电解电容器阳极引线的要求，阳极引线优先选用掺杂的钽丝。
(2) 钽丝退火前的直线度极大影响着退火后产品的直线度，因此在退火前必须进行去应力矫直过程。
(3) 走线式连续退火的放线张力对钽丝直线度有一定的影响，张力越大，直线度越好，但不能无限增加，否则钽丝直径会发生变化。
(4) 连续退火出炉口定位轮直径越大，钽丝的直线度越好；矫直收线盘的直径越大，钽丝的直线度越好。
-
![]()
图 2 CdS样品的高分辨透射电子显微形貌（a）和粒径分布（b）
Figure 2. HRTEM images (a) and the particle size distribution (b) of the CdS samples
![]()
图 3 碳包覆CdS样品的高分辨透射电子显微图形貌（a）和粒径分布（b）
Figure 3. HRTEM images (a) and the particle size distribution (b) of the CdS@C samples
![]()

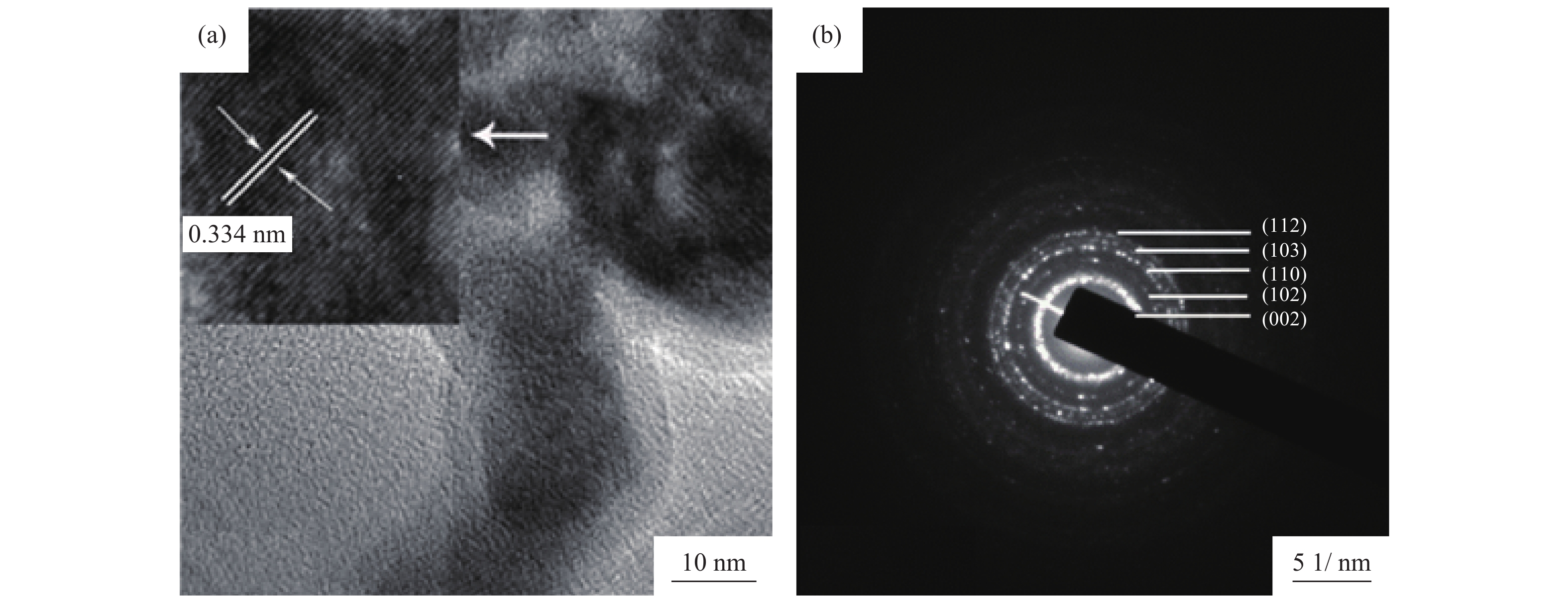

图 4 碳包覆CdS样品的高分辨透射电子显微图形貌（a）和选区电子衍射（b）
Figure 4. HRTEM images (a) and the selected area electron diffraction pattern (b) of the CdS@C samples

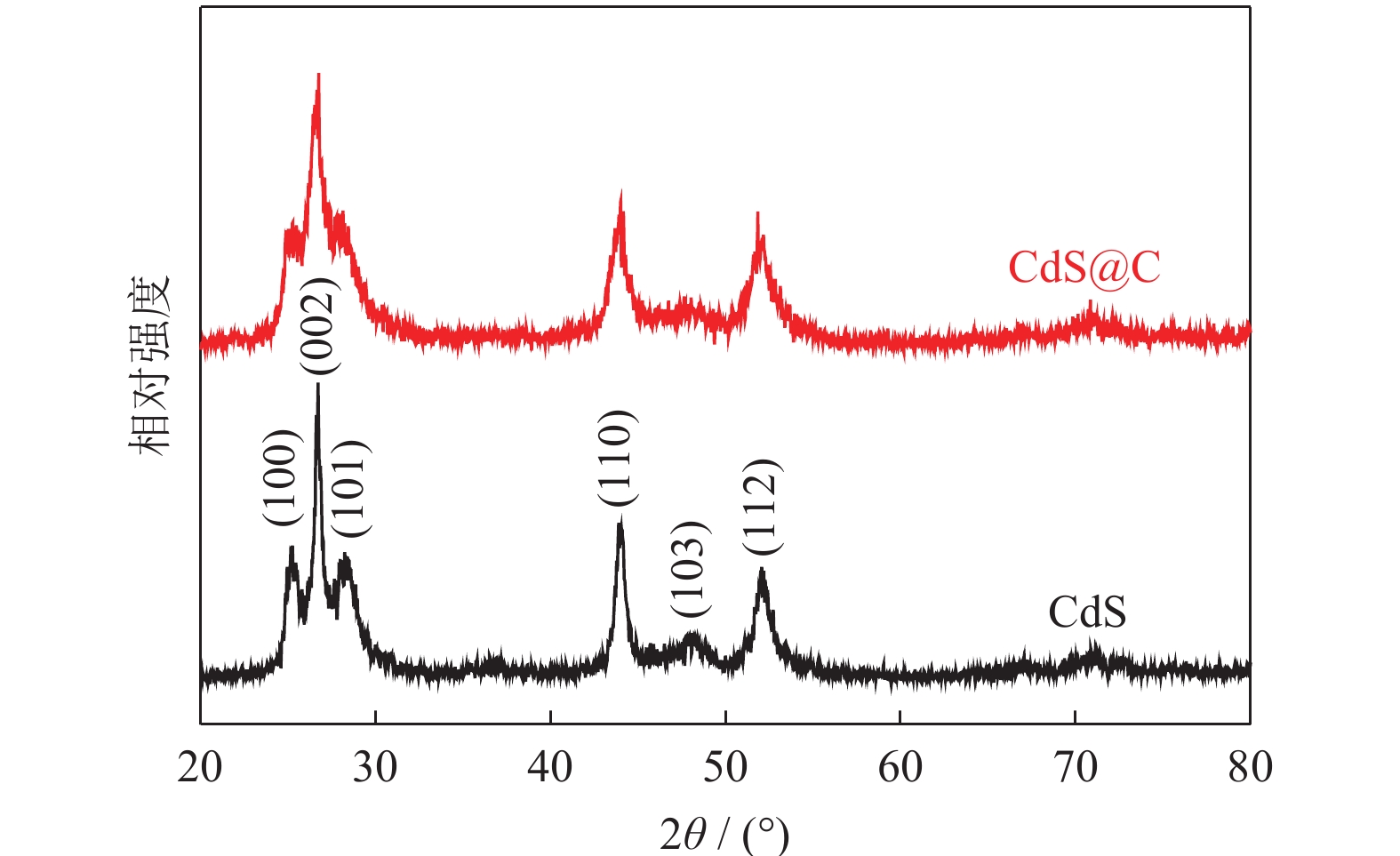

表 1 CdS和CdS@C样品的X射线衍射测算结果
Table 1 XRD results of CdS and CdS@C samples
样品 2θ / (°) 半峰宽 晶面间距 / nm 晶粒尺寸 / nm 晶格常数 / nm CdS 26.642 0.398 0.334 20.28 a=41.096，c=66.812 CdS@C 26.576 0.487 0.335 16.57 a=41.007，c=67.547
下载: 导出CSV
-
[1] Yang X D, Wang Z S, Lü X Z, et al. Enhanced photocatalytic activity of Zn-doped dendritic-like CdS structures synthesized by hydrothermal synthesis. J Photochem Photobiol A, 2016, 329: 175 DOI: 10.1016/j.jphotochem.2016.07.005
[2] Liu Y D, Ren L, Qi X, et al. One-step hydrothermal fabrication and enhancement of the photocatalytic performance of CdMoO4/CdS hybrid materials. RSC Adv, 2014, 4(17): 8772 DOI: 10.1039/c3ra46051g
[3] Liu I P, Chen L Y, Lee Y L. Effect of sodium acetate additive in successive ionic layer adsorption and reaction on the performance of CdS quantum-dot-sensitized solar cells. J Power Sources, 2016, 325: 706 DOI: 10.1016/j.jpowsour.2016.06.095
[4] Fan K, Liao C, Xu R L, et al. Effect of shell thickness on electrochemical property of wurtzite CdSe/CdS core/shell nanocrystals. Chem Phys Lett, 2015, 633: 1 DOI: 10.1016/j.cplett.2015.05.006
[5] Yang H, Kershaw S V, Wang Y, et al. Shuttling photoelectrochemical electron transport in tricomponent CdS/rGO/TiO2 nanocomposites. J Phys Chem C, 2013, 117(40): 20406 DOI: 10.1021/jp405227t
[6] Ma B, Xu H, Lin K, et al. Mo2C as non-noble metal Co-catalyst in Mo2C/CdS composite for enhanced photocatalytic H2 evolution under visible light irradiation. Chemsuschem, 2016, 9(8): 820 DOI: 10.1002/cssc.201501652
[7] Yan X, Wu Z, Huang C, et al. Hydrothermal synthesis of CdS/CoWO4, heterojunctions with enhanced visible light properties toward organic pollutants degradation. Ceram Int, 2017, 43(7): 5388 DOI: 10.1016/j.ceramint.2016.12.060
[8] Kumar S, Mehta S K. Varying photoluminescence emission of CdS nanoparticles in aqueous medium: A comparative study on effect of surfactant structure. Nano-Structures Nano-Objects, 2015, 2: 1 DOI: 10.1016/j.nanoso.2015.05.002
[9] Zirak M, Akhavan O, Moradlou O, et al. Vertically aligned ZnO@CdS nanorod heterostructures for visible light photoinactivation of bacteria. J Alloys Compd, 2014, 590(4): 507
[10] Yang H, Jin Z, Fan K, et al. The roles of Ni nanoparticles over CdS nanorods for improved photocatalytic stability and activity. Superlattices Microstruct, 2017, 111: 687 DOI: 10.1016/j.spmi.2017.07.025
[11] Wang Y F, Chen W, Chen X, et al. Effect of sulfur source on photocatalytic degradation performance of CdS/MoS2 prepared with one-step hydrothermal synthesis. J Environ Sci, 2018, 65(3): 347
[12] Jo W K, Selvam N C S. Fabrication of photostable ternary CdS/MoS2/MWCNs hybrid photocatalysts with enhanced H2, generation activity. Appl Catal A, 2016, 525: 9 DOI: 10.1016/j.apcata.2016.06.036
[13] Zhang Z, Ren Y, Han L, et al. Mixed-solvothermal synthesis of CdS micro/nanostructures with optical and ferromagnetic properties. Physica E, 2017, 92: 30 DOI: 10.1016/j.physe.2017.04.027
[14] Zou S, Fu Z, Xiang C, et al. Mild, one-step hydrothermal synthesis of carbon-coated CdS nanoparticles with improved photocatalytic activity and stability. Chin J Catal, 2015, 36(7): 1077 DOI: 10.1016/S1872-2067(15)60827-0
[15] Li D, Xie J, Zhang Y, et al. Convenient synthesis of magnetically recyclable Fe3O4@C@CdS photocatalysts by depositing CdS nanocrystals on carbonized ferrocene. J Alloys Compd, 2015, 646: 978 DOI: 10.1016/j.jallcom.2015.06.075
[16] Hu Y, Gao X, Yu L, et al. Carbon-coated CdS petalous nanostructures with enhanced photostability and photocatalytic activity. Angew Chem Int Ed, 2013, 52(21): 5636 DOI: 10.1002/anie.201301709
[17] Liu Y, Yu Y X, Zhang W D. Carbon quantum dots-doped CdS microspheres with enhanced photocatalytic performance. J Alloys Compd, 2013, 569(9): 102
[18] Patel J D, Vu T T D, Mighri F. Preparation and characterization of CdS coated multiwalled carbon nanotubes. Mater Lett, 2017, 196: 161 DOI: 10.1016/j.matlet.2017.03.046
[19] Wang F, Liang L, Chen K, et al. CO2, induced template approach to fabricate the porous C/CdS visible photocatalyst with superior activity and stability. J Mol Catal A Chem, 2016, 425: 76 DOI: 10.1016/j.molcata.2016.09.034
[20] Chen R, Han B, Yang L, et al. Controllable synthesis and characterization of CdS quantum dots by a microemulsion-mediated hydrothermal method. J Lumin, 2016, 172: 197 DOI: 10.1016/j.jlumin.2015.12.006
[21] 张建民, 王晶, 张继, 等. 氧化石墨烯复合材料的制备及对铜离子吸附性能的研究. 粉末冶金技术, 2018, 36(6): 445 Zhang J M, Wang J, Zhang J, et al. Preparation of graphene oxide composites and study on adsorption properties of copper ions. Powder Metall Technol, 2018, 36(6): 445
[22] 李雷, 董桂霞, 李宗峰, 等. 固相反应条件对磷酸铁锂电化学性能的影响. 粉末冶金技术, 2019, 37(5): 332 Li L, Dong G X, Li Z F, et al. Effects of solid phase reaction conditions on electrochemical performance of lithium iron phosphate. Powder Metall Technol, 2019, 37(5): 332
[23] 魏邦争, 陈闻超, 朱曦, 等. 石墨烯化学镀铜及其对石墨烯/铜基复合材料组织性能的影响. 粉末冶金技术, 2018, 36(5): 363 Wei B Z, Chen W C, Zhu X, et al. Study of electroless plating Cu by reduced graphene oxide and the effects on the microstructures and properties of RGO/Cu composites. Powder Metall Technol, 2018, 36(5): 363
[24] 邹帅, 伏再辉, 曾明, 等. CuS/CdS光催化剂的制备及其光催化性能研究. 湖南师范大学自然科学学报, 2016, 39(5): 57 DOI: 10.7612/j.issn.1000-2537.2016.05.009 Zou S, Fu Z H, Zeng M, et al. Study on preparation of CuS/CdS photocatalysts and their photocatalytic performance. J Nat Sci Hunan Normal Univ, 2016, 39(5): 57 DOI: 10.7612/j.issn.1000-2537.2016.05.009
[25] Zhou M, Hu Y, Liu Y, et al. Microwave-assisted route to fabricate coaxial ZnO/C/CdS nanocables with enhanced visible light-driven photocatalytic activity. Crystengcomm, 2012, 14(22): 7686 DOI: 10.1039/c2ce25540e
