摘要: 采用实验设计田口法及响应面法，对镍基高温合金选择性激光熔化过程中的三个工艺参数（激光功率、扫描速度和扫描间距）进行优化，以成形样品的相对密度作为评价标准，研究工艺参数对最终试样相对密度的影响。基于方差分析、信噪比、主效应图、响应曲线图等，分析各因素及其之间的相互作用对样品相对密度的影响。研究结果表明，不同工艺参数对试样相对密度的影响效果差别很大，其中扫描间距的影响效果最大，其次是激光功率和扫描速度，此外扫描速度与扫描间距的交互作用对于试样相对密度的影响也比较显著。两种不同优化方法获得的最佳工艺参数组合相同，均为激光功率280 W、扫描速度1000 mm·s−1以及扫描间距0.12 mm。Abstract: The experimental design Taguchi method and response surface methodology were used to optimize the process parameters of the selective laser melting for Ni-based superalloy (laser power, scanning speed and scanning spacing). The effect of the process parameters on the relative density of the final samples was determined by using the relative density as the evaluation standard. Based on the analysis of variance, signal-to-noise ratio, main effect diagram, and response curve, the effects of the process parameters and the parameter interactions on the relative density of samples were evaluated. In the results, the effects of the process parameters on the relative density of the final samples vary greatly, the scanning spacing shows the largest effect, followed by laser power and scanning speed. In addition, the interaction between scanning speed and scanning spacing is also significant for the effect on the sample relative density. The best process parameters obtained by two different optimization methods are the same as the laser power is 280 W, the scanning speed is 1000 mm·s−1, and the scanning spacing is 0.12 mm.
-
从20世纪80年代末开始，国外相继研制并应用了第三代粉末高温合金，其中具有典型代表性的合金包括René104（ME3）、RR1000和Alloy10等[1–5]。该系列合金属于高强高损伤容限型合金，合金设计的使用温度达到800 ℃，其典型特点是合金中的γ′相含量（质量分数）约为45%～50%，经过固溶处理后在704 ℃条件下的抗拉强度可达约1430 MPa[6–10]。
为满足某航空涡扇发动机涡轮盘的设计需求，中国航发北京航空材料研究院研制了第三代粉末高温合金并获得初步应用验证。与第一代及第二代粉末高温合金相比，该合金添加了约2.4%的Ta元素（质量分数）以及更多的Co元素[11–13]。大量研究表明，在服役温度下，长期时效处理使合金的微观组织发生显著变化，使合金力学性能出现较大波动，因此研究合金在长期时效过程中的组织演变特性及其对服役性能的影响至关重要[14–22]。
第三代粉末高温合金的设计使用温度达到800 ℃，需要在750 ℃以上长期使用。本文选择在其设计服役温度800 ℃下进行长期时效，研究合金显微组织演变特征及其对高温拉伸性能的影响，以期为该粉末高温合金的应用提供理论依据。
1. 实验材料及方法
实验合金采用真空感应熔炼制备母合金，氩气雾化工艺制备合金粉末，粉末粒度为−270目。粉末经除气、装包套及封焊后进行热等静压致密化，经热挤压制备成ϕ270 mm棒材，随后将挤压棒材等温锻造成涡轮盘锻坯，在涡轮盘轮缘处切取试样和试棒，并进行如下标准过固溶温度热处理：1170 ℃保温2 h，经控制冷却至600 ℃以下后空冷，随后于845 ℃保温4 h后空冷及760 ℃保温8 h后空冷。随后将合金试样和性能试棒置于800 ℃温度条件下进行长期时效，时效时间分别为100、500、1000、2000和5000 h。实验所用第三代粉末高温合金的主要成分见表1。
表 1 镍基粉末高温合金化学成分（质量分数）Table 1. Chemical composition of the nickel-based powder metallurgy superalloys% Cr Co Mo Ta W Al Nb Ti C B Zr Ni 11.0～13.0 19.0～22.0 3.5～6.0 2.4～4.0 2.1～2.5 3.0～5.0 0.5～1.0 3.0～4.5 0.05 0.03 0.05 余量 将不同实验条件制备的合金试样进行打磨、抛光处理，将机械抛光后的试样进行化学侵蚀，使用LEICA DM 2500M型金相显微镜（optical microscope，OM）对其晶粒组织进行观察，所用金相侵蚀剂由15 g CuSO4+3.5 mL H2SO4+50 mL HCl配制形成。将电解抛光后的试样进行电解腐蚀，使用ZEISS Gemini SEM 300型场发射扫描电子显微镜（scanning electron microscope，SEM）对其显微组织及断口形貌进行观察，所用电解抛光试剂由20%H2SO4和80%CH3OH溶液（体积分数）组成，所用电解腐蚀试剂由3 g CrO3+30 mL H3PO4+2 mL H2SO4配制形成。晶粒尺寸、γ'相尺寸等采用ImageJ软件进行图像分析。将时效处理后的试棒加工制成标准拉伸试样，在Instron1196拉伸试验机上进行700 ℃高温拉伸实验，实验结果为两根试样的平均值。
2. 结果与讨论
2.1 合金的标准热处理态组织
图1为经标准热处理后合金的显微组织。由图1（a）和图1（b）可见，合金经标准热处理后晶界主要呈现为细长、光滑的曲线，晶界处析出相不明显且数量较少，同时可以观察到存在一定数量的孪晶，经统计合金的平均晶粒尺寸约为16.7 μm。由图1（c）和图1（d）可见，合金中存在二次γ′相和三次γ′相，其中二次γ′相尺寸较大，平均颗粒尺寸约为176 nm，主要呈现为不规则方形、蝶形；三次γ′相尺寸较小，以球形、近球形分布在二次γ′相周围。
![]()
图 1 标准热处理后合金显微组织：（a）、（b）金相显微镜；（c）、（d）扫描电镜Figure 1. Microstructure of the alloys after the standard heat treatment: (a), (b) OM; (c), (d) SEM2.2 长期时效后的晶粒组织变化
图2给出了合金在800 ℃长期时效后晶粒显微组织。由图2可知，随着时效时间的持续增加，晶粒内部析出相的数量发生了一定程度的增多。经过800 ℃长期时效处理后的合金晶界发生粗化，在原始晶界处以不规则形状析出的析出相使得晶界呈现不连续“锯齿状”。同时，由于晶界处析出相引发的晶界粗化阻碍了晶粒的进一步长大，导致长期时效过程并未使得合金晶粒尺寸产生明显变化，具体晶粒尺寸见表2。
![]()
图 2 800 ℃长期时效合金晶粒显微组织：（a）100 h；（b）500 h；（c）1000 h；（d）2000 h；（e）、（f）5000 hFigure 2. Grain structure of the alloys aged at 800 ℃ for different times: (a) 100 h; (b) 500 h; (c) 1000 h; (d) 2000 h; (e), (f) 5000 h表 2 800 ℃长期时效合金晶粒尺寸Table 2. Grain size of the alloys aged at 800 ℃ for different times时效时间 / h 晶粒尺寸 / μm 标准差 100 13.80 6.78 500 14.48 6.27 1000 14.97 8.34 2000 12.97 6.46 5000 14.78 7.22 2.3 长期时效对γ′相的影响
图3给出了合金在800 ℃长期时效后γ′相显微形貌。由图3可知，当时效温度为800 ℃时，合金中已无三次γ′相存在。随着时效时间的增长，二次γ′相逐渐发生合并粗化，颗粒逐渐变得圆滑，接近球状。当时效时间到达500 h时，相邻二次γ′相颗粒开始紧密接触，并由最初的“点接触”形态慢慢融合成“葫芦状”形态。当时效时间达到2000 h时，第一批二次γ′相颗粒的合并过程已经完成，其颗粒尺寸明显增大，数量显著下降。当时效时间进一步延长至5000 h后，颗粒间的通道变宽，随着相邻颗粒的合并逐渐完成，二次γ′相的尺寸和数目均未发生显著变化，形状基本稳定。
![]()
图 3 800 ℃长期时效合金γ′相显微形貌：（a）100 h；（b）500 h；（c）1000 h；（d）2000 h；（e）5000 hFigure 3. SEM images of the γ′ phases aged at 800 ℃ for different times: (a) 100 h; (b) 500 h; (c) 1000 h; (d) 2000 h; (e) 5000 h通过ImageJ软件Trainable WeKa Segmentation插件对800 ℃长期时效合金的二次γ′相平均尺寸进行统计分析，结果如表3所示。可以发现，在整个长期时效过程中，二次γ′相平均尺寸变化区间在71.4～132.3 nm。在时效时间达到500 h前，二次γ′相平均尺寸未发生变化。随着时效时间的延长，二次γ′相平均尺寸迅速增大。当时效时间达到2000 h后，二次γ′相平均尺寸增长平稳缓慢，增长速率较时效初期明显降低。这说明合金在800 ℃温度长期使用时，由于二次γ′相尺寸变化，会导致合金性能发生较大变化，影响服役稳定性。
表 3 800 ℃长期时效合金二次γ′相平均尺寸Table 3. Size of the secondary γ′ phases aged at 800 ℃ for different times时效时间 / h 二次γ′相平均尺寸（半径） / nm 100 71.4 500 71.4 1000 85.6 2000 110.0 5000 132.3 在800 ℃长期时效条件下，二次γ′相长大表明发生了Ostwald熟化，LSW理论认为二次γ′相平均半径的三次方与时效时间呈线性关系，如式（1）所示。结合当前数据得到不同时效时间下二次γ′相平均半径尺寸（r）的三次方与时效时间的关系曲线，如图4所示。曲线拟合度较高，较好的符合LSW理论，说明合金在800 ℃长期时效条件下的二次γ′相粗化行为主要受扩散控制。
![]()
图 4 800 ℃长期时效合金的二次γ′相平均半径与失效时间关系曲线Figure 4. Relationship between the secondary γ′ phase size of the alloys and aging time at 800 ℃$$ r_t^3 - r_0^3 = kt $$ (1) 式中：rt为t时刻二次γ′相平均半径尺寸，r0为初始二次γ′相平均半径尺寸，t为时效时间，k为粗化比例常数。通过数据计算得到合金的粗化比例常数k为426.2 nm3·h−1。
2.4 长期时效对拓扑密堆相的影响
图5为合金在800 ℃长期时效条件下的拓扑密堆相（topologically close-packed phases，TCP）背散射（back scattered electron，BSE）微观组织。由图可知，当时效时间低于500 h时，合金中未发现TCP相存在；随着时效时间增长到1000 h后，可以在晶界上发现细小条状的白色析出物，即TCP相，但此时其析出量较少，且分布呈不连续条状。随着时效时间的继续增长，TCP相的数量以及尺寸迅速上涨，并且不仅分布在晶界上，晶粒内部也已经逐渐析出长条形针状TCP相。
![]()
图 5 800 ℃长期时效合金TCP相形貌：（a）100 h；（b）500 h；（c）1000 h；（d）2000 h；（e）5000 hFigure 5. BSE images of the TCP phases aged at 800 ℃ for different times: (a) 100 h; (b) 500 h; (c) 1000 h; (d) 2000 h; (e) 5000 hTCP相作为一种硬脆有害相成为合金裂纹的萌生点，了解掌握TCP相的析出行为对合金服役行为具有重要的指导意义。通过ImageJ软件对经不同时效时间处理所得合金的TCP相含量（面积分数）进行统计分析，结果如表4所示。由表4可知，当时效时间低于500 h时，合金中未产生TCP相；在时效时间达到1000 h时，合金只有在晶界处有TCP相析出，其含量约为0.392%；随着时效时间的进一步增长，TCP相的析出越来越多，并且由最初的只在晶界处析出逐步发展为在包括晶界和晶内的整个晶粒进行析出。在时效时间达到5000 h时，TCP相含量已达到2.667%。由于合金微观组织变化明显，推断此时合金性能将难以得到保障。
表 4 800 ℃长期时效合金TCP相含量Table 4. Content of the TCP phases aged at 800 ℃ for different times时效时间 / h TCP相面积分数 / % 100 — 500 — 1000 0.392 2000 2.430 5000 2.667 2.5 长期时效对力学性能的影响
为了掌握该第三代新型镍基粉末高温合金在高温长期服役状态下的性能表现，对经800 ℃长期时效合金进行700 ℃拉伸性能测试，结果如图6所示。由图6可知，随着时效时间的延长，合金的强度及塑性呈现降低趋势，并随时效时间增加，降低趋于减缓。经5000 h时效后合金的700 ℃拉伸性能达到最低值，相应的抗拉强度和屈服强度分别为1204.0 MPa和849.5 MPa，相较于时效100 h时，分别降低了6.04%和10.63%；断后伸长率和断面收缩率为7.35%和10.25%，相较于时效100 h时，分别降低了74.61%和62.99%。
![]()
图 6 800 ℃长期时效合金拉伸性能Figure 6. Tensile properties of the alloys aged at 800 ℃ for different times图7为不同时效时间下合金拉伸断口整体形貌，图8则展示了经5000 h时效处理后的合金断口显微形貌。由图可见，合金的断裂方式为典型的韧性断裂，大量等轴韧窝出现在断口中心，裂纹在试样心部以微孔聚合的形式萌生和向周围扩展。
![]()
图 7 800 ℃长期时效合金拉伸断口整体形貌：（a）100 h；（b）500 h；（c）1000 h；（d）2000 h；（e）5000 hFigure 7. Tensile fractures SEM images of the alloys aged at 800 ℃ for different times: (a) 100 h; (b) 500 h; (c) 1000 h; (d) 2000 h; (e) 5000 h![]()
图 8 800 ℃长期时效5000 h下合金拉伸断口形貌：（a）断口局部；（b）裂纹萌生；（c）裂纹扩展；（d）裂纹断裂Figure 8. Tensile fractures SEM images of the alloys aged at 800 ℃ for 5000 h: (a) local morphology of tensile fracture; (b) crack initiation region; (c) crack propagation region; (d) rapidly fracture region合金经长期时效后的组织改变将引发力学性能的变化。结合800 ℃不同时效时间条件下合金的金相组织、γ′相和TCP析出相情况分析认为，随着时效时间的增加，试样合金的晶粒尺寸变化不明显，其对合金拉伸性能的影响不大。随着时效时间的延长，合金的微观组织发生显著改变，合金中二次γ′相粗化合并长大，平均尺寸增大而数量降低，颗粒间通道变宽，使得位错易于切割过颗粒，进而导致合金700 ℃拉伸性能逐渐降低。同时多项研究表明[23–25]，镍基粉末高温合金TCP相主要包括σ相和μ相，其中σ相主要由基体中Cr元素形成，而μ相主要由Mo、W元素形成，在使用过程中会严重降低合金的力学性能。时效时间的增加导致硬而脆的TCP相含量逐步提升，其在晶界、晶内不断以长条形、针状析出，极易发展为裂纹萌生点，对合金的高温拉伸性能产生影响。随着时效时间的延长，二次γ′相平均尺寸增大和TCP相含量增加趋势逐渐放缓，相应的拉伸性能也展现了相同的放缓降低趋势。
3. 结论
（1）第三代粉末高温合金在800 ℃进行长期时效过程中，随着时效时间的增加，合金的晶粒尺寸变化不大，晶界发生粗化，在原始晶界处的不规则析出相析出，导致新晶界呈现不连续“锯齿状”。
（2）该合金在时效过程中未见三次γ′相存在，二次γ′相从500 h后开始发生合并粗化，初期粗化速率较高，随着时效时间的增加，粗化过程趋于平缓。二次γ′相的粗化主要受到扩散控制，符合LSW理论，粗化比例常数为426.2 nm3·h−1。
（3）随着时效时间的增加，合金中TCP相整体含量增加。当时效时间达到1000 h时，在合金晶界处析出细小白条状的TCP相，2000 h后在晶内亦有长条形针状TCP相析出，5000 h时合金中TCP相含量达到最大。
（4）随着时效时间的增加，合金中二次γ′相的尺寸、分布和TCP相的析出形貌、含量发生显著变化，导致合金700 ℃拉伸性能呈现缓慢降低趋势。断裂方式为典型的韧性断裂，当时效时间为5000 h时其拉伸性能达到最小值，相应的抗拉强度、屈服强度分别为1204 MPa、849.5 MPa，断后伸长率和断面收缩率为7.35%和10.25%。
-
![]()

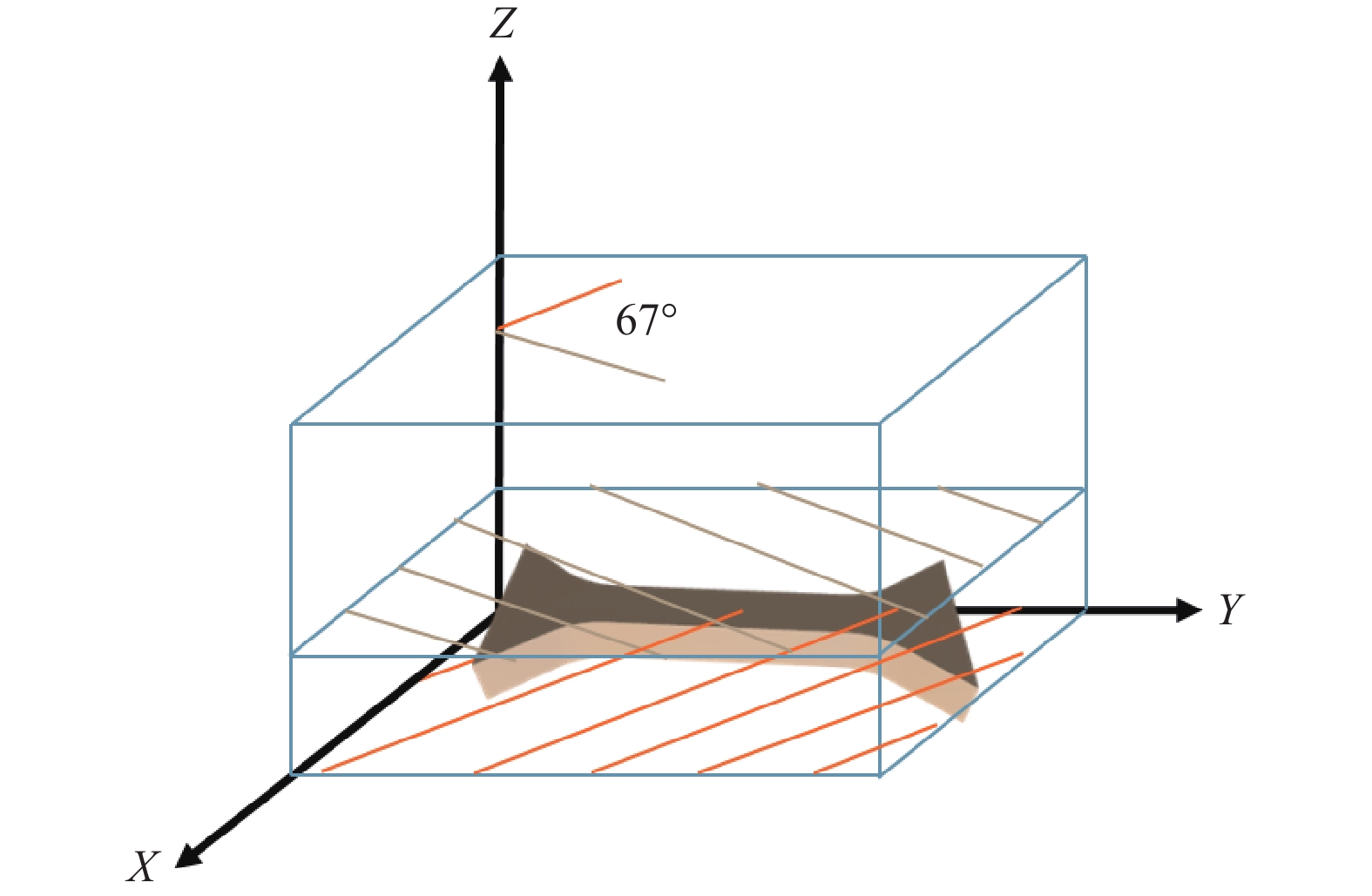

图 2 扫描策略在选择性激光熔化实验中的应用
Figure 2. Application of the scanning strategy in the selective laser melting experiment
![]()
图 3 各因素的相对密度信噪比对比图
Figure 3. Signal-to-noise ratio of relative density for various factors
![]()
图 4 相对密度的残差正态概率分布图
Figure 4. Residual normal probability distribution of the relative density
![]()

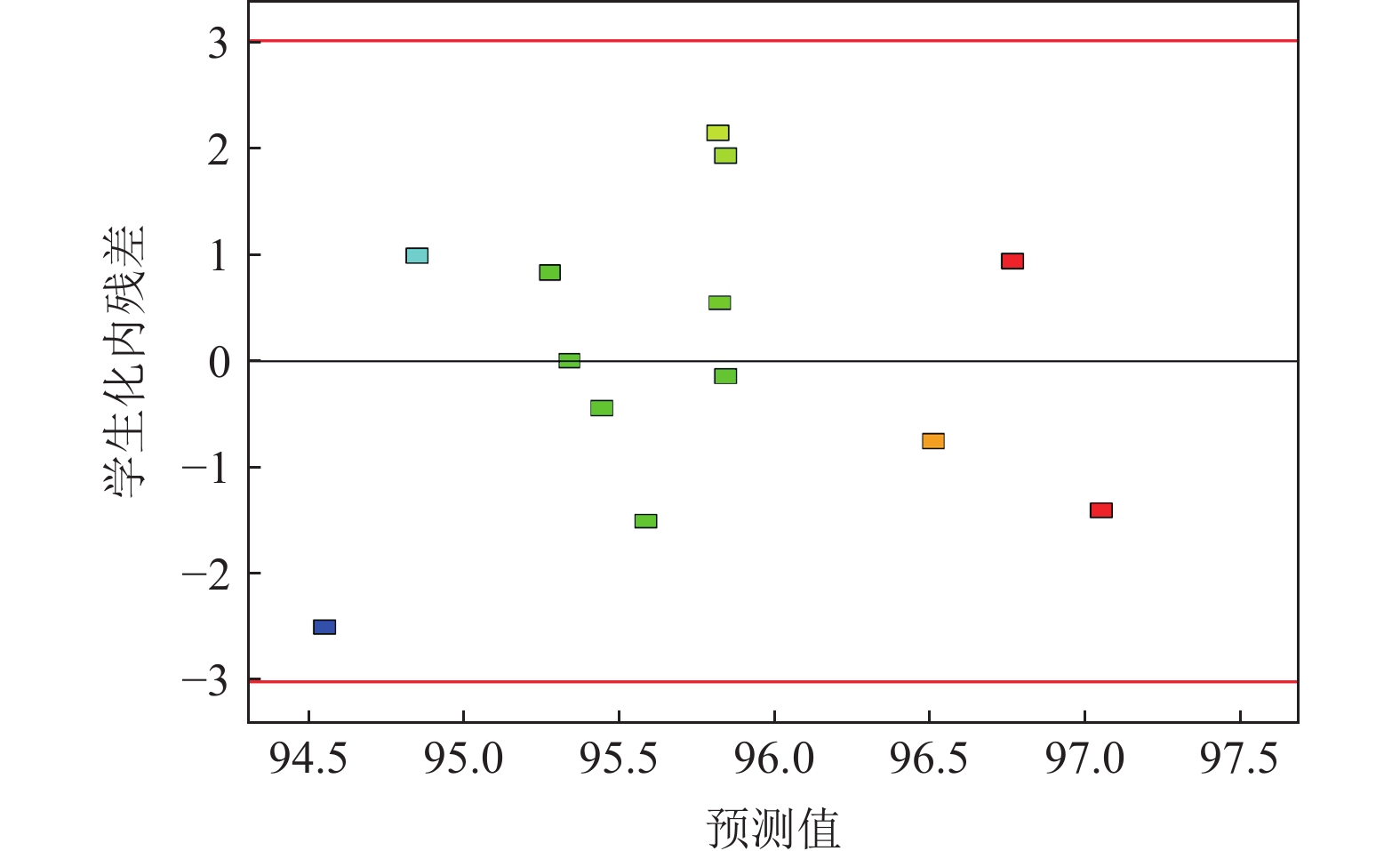

图 5 相对密度的残差与预测值分布图
Figure 5. Residual and predicted distribution of the relative density
![]()

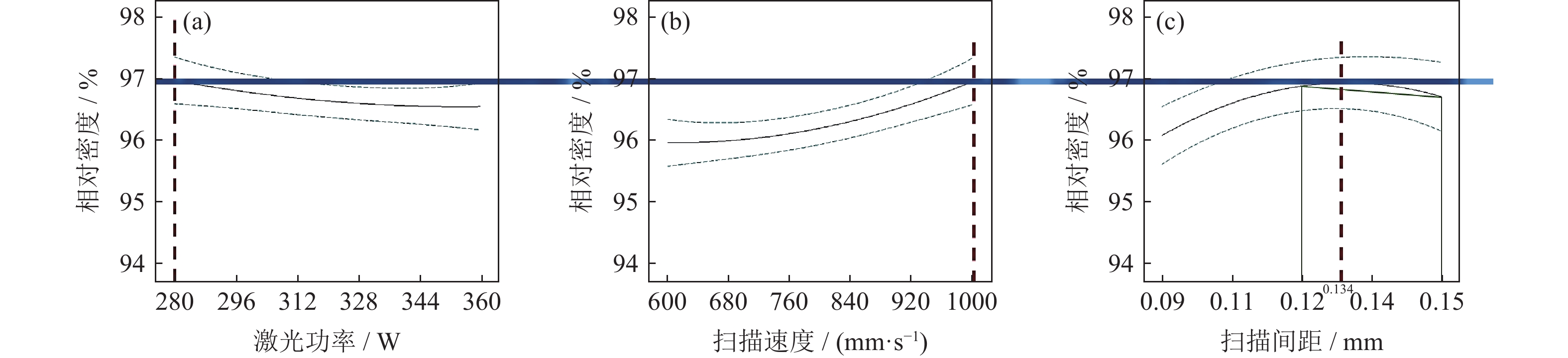

图 6 与相对密度对应的响应优化曲线图：（a）激光功率；（b）扫描速度；（c）扫描间距
Figure 6. Response optimization curve corresponding to the relative density: (a) laser power; (b) scanning speed; (c) scanning spacing
表 1 镍基粉末高温合金化学成分（质量分数）
Table 1 Chemical composition of the nickel-based powder superalloys
% Al Cr Fe Ti Y Cu Si C Ni 0.25 21.00 0.85 0.57 0.68 0.009 0.002 0.059 余量
下载: 导出CSV
表 2 田口法分析的输入参数及其水平
Table 2 Input parameters and the levels of Taguchi method
水平 激光功率 / W 扫描速度 / (mm·s−1) 扫描间距 / mm 水平1 240 600 0.09 水平2 280 800 0.12 水平3 320 1000 0.15 水平4 360 — — 水平5 400 — —
下载: 导出CSV
表 3 响应面中Box-Behnken分析的输入参数及其水平
Table 3 Input parameters and the levels of Box-Behnken analysis in response surface
水平 因素 激光功率 / W 扫描速度 / (mm·s−1) 扫描间距 / mm −1 280 600 0.09 0 320 800 0.12 1 360 1000 0.15
下载: 导出CSV
表 4 田口法实验记录的相对密度及其信噪比
Table 4 Relative density and signal-to-noise ratio recorded by Taguchi method
序号 因素 响应 激光功率 /
W扫描速度 /
(mm·s−1)扫描间距 /
mm相对密度 /
%信噪比 /
dB1 320 800 0.09 95.97 39.64 2 400 600 0.12 95.42 39.59 3 400 800 0.15 94.74 39.53 4 400 1000 0.09 95.76 39.62 5 360 1000 0.09 96.61 39.70 6 360 800 0.15 94.96 39.55 7 320 600 0.15 94.29 39.49 8 280 600 0.09 96.19 39.66 9 280 1000 0.12 96.85 39.72 10 400 600 0.09 95.38 39.59 11 240 1000 0.15 93.70 39.43 12 240 600 0.09 95.83 39.63 13 320 800 0.09 95.97 39.64 14 280 600 0.15 96.29 39.67 15 360 800 0.09 95.35 39.59 16 240 800 0.12 95.96 39.64 17 400 800 0.12 95.36 39.59 18 240 600 0.09 95.83 39.63 19 240 800 0.12 95.96 39.64 20 360 600 0.12 95.40 39.59 21 280 800 0.12 95.49 39.60 22 320 600 0.12 96.44 39.69 23 280 800 0.09 95.40 39.59 24 360 600 0.12 95.40 39.59 25 320 1000 0.12 96.54 39.69
下载: 导出CSV
表 5 相对密度的方差分析
Table 5 Variance analysis of the relative density
来源 激光功率 / W 扫描速度 / (mm·s−1) 扫描间距 / mm 残差误差 合计 自由度 4 2 2 12 20 平方和 0.017280 0.006672 0.033382 0.043051 0.100385 平方均值 0.003780 0.002618 0.016691 0.003588 — F值 1.05 0.73 4.65 — — P值 0.421 0.502 0.032 — — 贡献 / % 17.21 6.65 33.25 42.89 —
下载: 导出CSV
表 6 各因素的平均信噪比及极差范围
Table 6 Average signal-to-noise ratio and the range of each factor
dB 水平 因素 激光功率 扫描速度 扫描间距 水平1 39.57 39.61 39.63 水平2 39.65 39.59 39.64 水平3 39.63 39.64 39.54 水平4 39.61 — — 水平5 39.58 — — 极差范围 0.08 0.04 0.10 排序 2 3 1
下载: 导出CSV
表 7 基于Box-Behnken设计的响应面法工艺参数及其相对密度
Table 7 Process parameters and the relative density of RSM based on Box-Behnken design
序号 因素 相对密度 / % 激光功率 / W 扫描速度 / (mm·s−1) 扫描间距 / mm 1 360 800 0.15 94.96 2 280 600 0.12 96.13 3 320 800 0.12 95.82 4 360 600 0.12 95.40 5 320 800 0.12 95.82 6 280 800 0.09 95.40 7 320 800 0.12 95.82 8 320 800 0.12 95.82 9 320 600 0.15 94.29 10 280 1000 0.12 96.85 11 320 1000 0.09 96.06 12 360 800 0.09 95.35 13 320 1000 0.15 96.37 14 320 800 0.12 95.82 15 360 1000 0.12 96.41 16 280 800 0.15 95.89 17 320 600 0.09 95.43
下载: 导出CSV
表 8 各模型的统计信息
Table 8 Statistics for each model
类型 均方差 相关系数，R2 调整决定系数 预测决定系数 预测误差平方和 选择建议 一阶线性模型 0.44 0.5558 0.4533 0.0755 5.860 — 2FI 0.42 0.6879 0.5006 −0.5815 8.410 — 二阶模型 0.23 0.9582 0.9004 0.3311 15.588 建议
下载: 导出CSV
表 9 响应面二次模型的方差分析
Table 9 Variance analysis of response surface quadratic model
类型 平方和 自由度 均方差 F值 P值 Prob > F 模型 5.340 9 0.590 17.86 0.0005 显著 A 0.580 1 0.580 17.38 0.0042 — B 2.460 1 2.450 74.14 <0.0001 — C 0.067 1 0.065 2.00 0.1998 — AB 0.021 1 0.020 0.63 0.4525 AC 0.190 1 0.190 5.82 0.0465 — BC 0.530 1 0.530 15.81 0.0053 — A2 0.061 1 0.060 1.82 0.2189 — B2 0.280 1 0.280 8.40 0.0230 — C2 1.230 1 1.240 36.94 0.0005 — 残差 0.230 7 0.033 — — — 失拟项 0.230 3 0.078 — — — 纯误差 0 4 0 — — — 总离差 5.560 16 — — — — 标准差 0.180 — 相关系数R2 0.9583 — — 平均值 95.740 — 调整决定系数 0.9046 — — 变化系数 /
%0.190 — 预测决定系数 0.3325 — — 预测误差平方和 3.720 — 精确度 17.307 — —
下载: 导出CSV
表 10 田口法和响应面法的预测值与实验验证值
Table 10 Predicted and confirmatory values in experiment of TM and RSM
方法 因素 相对密度 / % 误差 / % 激光功率 / W 扫描速度 / (mm·s−1) 扫描间距 / mm 预测值 验证值 田口法 280 1000 0.12 96. 61 96.87 0.27 响应面法 280 1000 0.12 96.95 96.87 0.07
下载: 导出CSV
表 11 田口法预测值和验证性实验值
Table 11 Predicted and confirmatory values in experiment by TM
方法 因素 相对密度 / % 激光功率 / W 扫描速度 / (mm·s−1) 扫描间距 / mm 测量值 预测值 CI值及其范围 差值百分数 / % 田口法 280 1000 0.12 96.87 96.61 ±4.24[92.37, 100.85] 0.26 240 1000 0.15 93.98 94.95 ±4.24[90.71, 99.19] 0.97
下载: 导出CSV
-
[1] Kempen K, Thijs L, Van Humbeeck J, et al. Mechanical properties of AlSi10Mg produced by selective laser melting. Physics Procedia, 2012, 39: 439 DOI: 10.1016/j.phpro.2012.10.059
[2] Kempen K, Yasa E, Thijs L, et al. Microstructure and mechanical properties of selective laser melted 18Ni–300 steel. Physics Procedia, 2011, 12: 255 DOI: 10.1016/j.phpro.2011.03.033
[3] Zhang D, Wang W, Guo Y, et al. Numerical simulation in the absorption behavior of Ti6Al4V powder materials to laser energy during SLM. J Mater Process Technol, 2019, 268: 25 DOI: 10.1016/j.jmatprotec.2019.01.002
[4] Wang M, Song B, Wei Q, et al. Effects of annealing on the microstructure and mechanical properties of selective laser melted AlSi7Mg alloy. Mater Sci Eng A, 2019, 739: 463 DOI: 10.1016/j.msea.2018.10.047
[5] 莫燕, 王东哲, 杜琳, 等. 增材制造用镍基超合金粉末发展概述//2018中国(国际)功能材料科技与产业高层论坛论文集. 天津, 2018: 10 Mo Y, Wang D Z, Du L, et al. Development overview of nickel base superalloy powder for additive manufacturing // 2018 China (International) High Level Forum on Functional Materials Technology and Industry Proceedings. Tianjin, 2018: 10
[6] 唐中杰, 郭铁明, 付迎, 等. 镍基高温合金的研究现状与发展前景. 金属世界, 2014(1): 36 Tang Z J, Guo T M, Fu Y, et al. Research present situation and the development prospect of nickel-based superalloy. Met World, 2014(1): 36
[7] Mishra A K, Kumar A. Numerical and experimental analysis of the effect of volumetric energy absorption in powder layer on thermal-fluidic transport in selective laser melting of Ti6Al4V. Opt Laser Technol, 2019, 111: 227 DOI: 10.1016/j.optlastec.2018.09.054
[8] Jia Q, Gu D. Selective laser melting additive manufacturing of Inconel 718 superalloy parts: Densification, microstructure and properties. J Alloys Compd, 2014, 585: 713 DOI: 10.1016/j.jallcom.2013.09.171
[9] Wang D, Wu S, Yang Y, et al. The Effect of a scanning strategy on the residual stress of 316L steel parts fabricated by selective laser melting (SLM). Materials, 2018, 11(10): 1821 DOI: 10.3390/ma11101821
[10] 包玺芳, 解永旭, 王晖晖. 采用DOE实验设计方法改进电容器级铌粉酸洗工艺. 粉末冶金技术, 2017, 35(5): 371 Bao X F, Xie Y X, Wang H H. Improvement on the pickling process of capacitor-grade niobium powder by DOE experimental design method. Powder Metall Technol, 2017, 35(5): 371
[11] Sun J, Yang Y, Wang D. Parametric optimization of selective laser melting for forming Ti6Al4V samples by Taguchi method. Opt Laser Technol, 2013, 49: 118 DOI: 10.1016/j.optlastec.2012.12.002
[12] Read N, Wang W, Essa K, et al. Selective laser melting of AlSi10Mg alloy: Process optimisation and mechanical properties development. Mater Des, 2015, 65: 417 DOI: 10.1016/j.matdes.2014.09.044
[13] Aghdeab H S, Mohammed L A, Ubaid A M. Optimization of CNC turning for aluminum alloy using simulated annealing method. Jordan J Mech Ind Eng, 2015, 9(1): 39
[14] 张泽志, 韩春亮, 李成未. 响应面法在试验设计与优化中的应用. 河南教育学院学报(自然科学版), 2011, 20(4): 34 Zhang Z Z, Han C L, Li C W. Application of response surface method in experimental design and optimization. Henan Inst Educ Nat Sci, 2011, 20(4): 34
[15] 曾凤章, 赵霞. 田口方法及其标准化设计. 机械工业标准化与质量, 2003(11): 7 Zeng F Z, Zhao X. Taguchi method and its standardized design. Mach Ind Stand Qual, 2003(11): 7
[16] Dongxia Y, Xiaoyan L, Dingyong H, et al. Optimization of weld bead geometry in laser welding with filler wire process using Taguchi's approach. Opt Laser Technol, 2012, 44(7): 2020 DOI: 10.1016/j.optlastec.2012.03.033
[17] Ghani J A, Choudhury I A, Hassan H H. Application of Taguchi method in the optimization of end milling parameters. J Mater Process Technol, 2004, 145(1): 84 DOI: 10.1016/S0924-0136(03)00865-3
[18] 李莉, 张赛, 何强, 等. 响应面法在试验设计与优化中的应用. 实验室研究与探索, 2015, 34(8): 41 Li L, Zhang S, He Q, et al. Application of response surface methodology in experiment design and optimization. Res Explor Lab, 2015, 34(8): 41
[19] Yolmeh M, Jafari S M. Applications of response surface methodology in the food industry processes. Food Bioprocess Technol, 2017, 10(3): 413 DOI: 10.1007/s11947-016-1855-2
[20] Ghorbannezhad P, Bay A, Yolmeh M, et al. Optimization of coagulation-flocculation process for medium density fiberboard (MDF) wastewater through response surface methodology. Desalin Water Treat, 2016, 57(56): 26916 DOI: 10.1080/19443994.2016.1170636
[21] Stephens J J, Nix W D. The effect of grain morphology on longitudinal creep properties of INCONEL MA 754 at elevated temperatures. Metall Mater Trans A, 1985, 16(7): 1307 DOI: 10.1007/BF02670335
[22] 孟志军, 王晔, 牛连杰, 等. 基于田口方法的Cu–45Ag合金金属型铸造过程仿真及工艺优化. 特种铸造及有色合金, 2018, 38(10): 1064 Meng Z J, Wang Y, Niu L J, et al. Optimization of permanent mold casting processes for shrinkage porosity reduction in Cu–45Ag alloy by simulation and Taguchi method. Spec Cast Nonferrous Alloys, 2018, 38(10): 1064
-
